白烟除去装置 CRH·CRB

发布时间:2020-02-27 17:45:44浏览次数:
共同的特点
● 可消除酸性气体的白烟
可消除盐酸、硝酸、硫酸、高氯酸的白烟(但CRH-20S不能消除高氯酸的白烟)。
● 根据用途·风量实现2类型标准化
鼓泡式(CRB-2)可以消除1.5m3/min小风量高浓度的白烟,与小型风罩并用可以更高效率的处理。过滤器式(CRH-20)可以对应10~20m3/min的风量,适用于通风柜的排气处理。
● 适合室内放置的省空间设计
鼓泡式(CRB-2)的宽度为800mm,过滤器式单体型宽度为1350mm(CRH-20S),复合型(CRH-20W)为1800mm,深度为750mm的紧凑设计,易于室内放置。


使用领域
推荐应用于钢铁·分析·食品·化学·半导体等/试验研究机构、分析行业、放射线环境分析等的白烟(酸性烟雾)的消除。
※ 酸性烟雾(白烟)的消除
酸加热后产生酸性气体,与大气中的水分结合后粒子化,这个粒子就是白烟。该粒子直径为0.05~0.5μm大小,粒子本身运动性强,可单独运动的现象称之为Brownian运动。本特性是白烟与湿式过滤器的喷淋粒子无法结合,被直接排放至大气中。为了能去除这样的酸性烟雾(白烟),需要使用白烟除去装置。

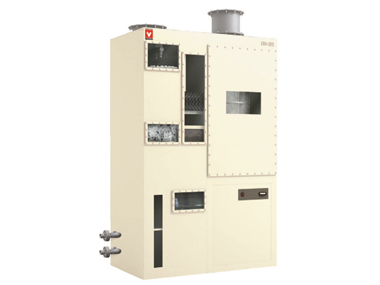

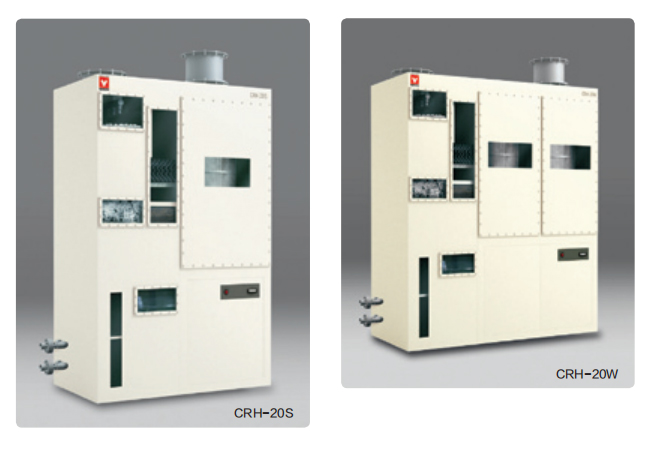

过滤器式(CRH型)特点
1.盐酸、硫酸、硝酸,氟酸的比较大粒径 消除可使用单体型(CRH-S型),产生量较
多时使用复合型(CRH-W型)。
2.使用高氯酸时,请选择复合型。(CRH-W型)
3.设备带有用于前处理的湿式洗涤器,无需另外采购。
4.标配差压计,明确设备的维护时期。

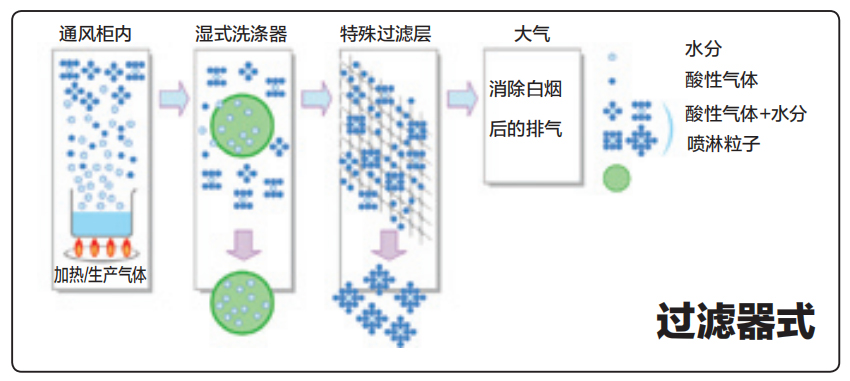

过滤器式消除白烟的方法
通过特殊纤维的过滤面凝聚消除白烟,湿式过滤器排出水分、气体、烟雾,这些冲击到过滤面被捕集,凝缩后变成液体落下。

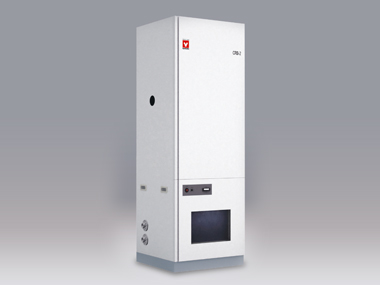

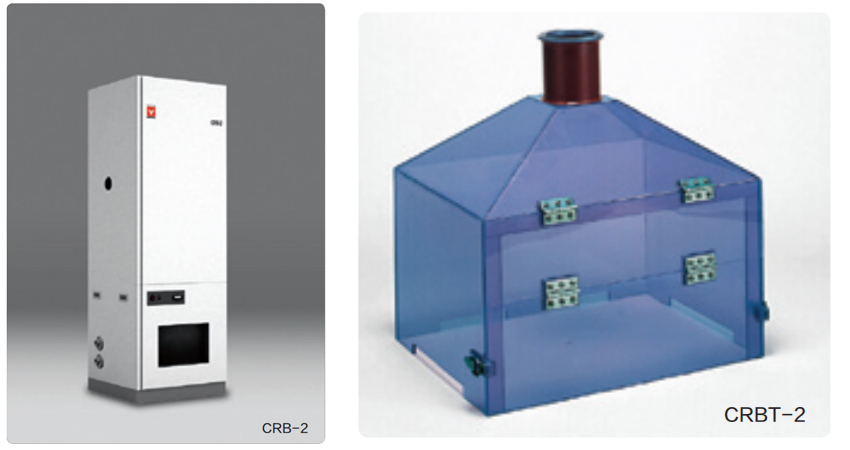

鼓泡式(CRB型)特点
1.与小型风罩并用可消除1.5m3/min小风量高浓度的白烟,与小型风罩并用可以更高效率的处理。
2.搭载风机控制,压力损失增加时也 可确保风量。
3.标配差压计,明确设备的维护时期。

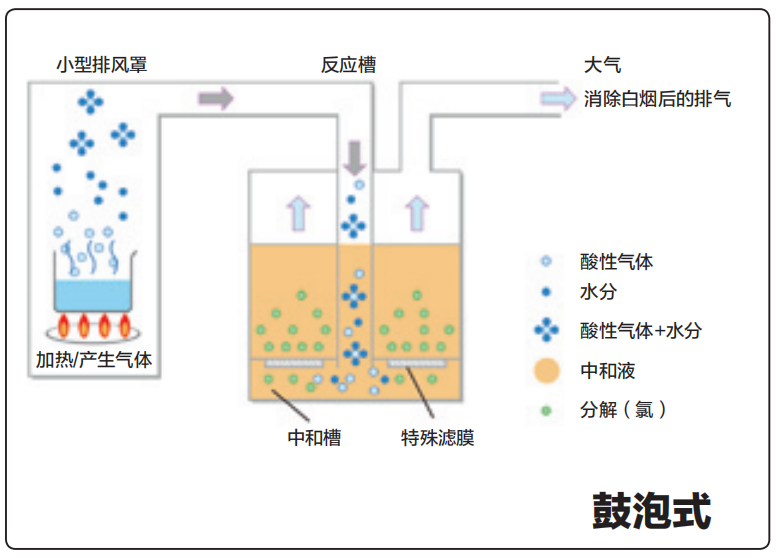

鼓泡式消除白烟的方法
通过药液反应及特殊纤维的过滤面冲击效果消除白烟。

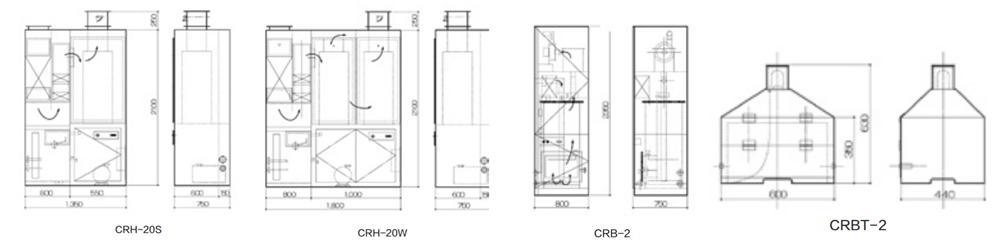

尺寸图(mm)


技术规格

品名

过滤器式白烟消除装置

鼓泡式白烟消除装置

型号

CRH-20S

CRH-20W

CRB-2

方式

填充塔及纤维过滤器式

多孔体过滤器及鼓泡式

性能

白烟处理

目视看不见白烟

处理风量

10~20m3/min

1.5m3/min

机内静压

0.5~1.5kPa

5~10kPa



酸性化学药品对象

盐酸、硝酸、硫酸、氟酸

盐酸、硝酸、硫酸、氟酸、高氯酸

盐酸、硝酸、硫酸、氟酸、高氯酸

噪音

约75dB(A)

构成

外装

硬质聚氯乙烯

冷轧钢板

本体材料

硬质聚氯乙烯

操作开关

差压计

风扇控制

填充材料

聚丙烯

烟雾捕捉器

聚氯乙烯

特殊过滤器数量

纤维过滤器 1个

纤维过滤器 2个

多孔体过滤器 3个

过滤器种类(主要材料)

聚丙烯、聚酯、聚乙烯

聚丙烯、聚酯

消除器

聚氯乙烯

三相200V 0.75kw

水槽容量

230L

50L

吸入管道径

直径250

直径65

排气管道径

直径250

直径50

供水

直径16

直径20

排水

直径25

直径25

排风机

选购

鼓风机(单相100V 800W)

附属品

-

消音器 1个

电源

3相200V 15A



单相100V 15A

外形尺寸(W×D×Hmm)

1350×750×2100

1800×750×2100

800×750×2350

重量

约400kg

约450kg

约110kg



本体分割

正面方向一分为28

(800+550)

正面方向一分为2

(800+1000)



一体型







选购品

通风柜联动信号线



通风柜连接管道

吸入接续口、吸入管道、通风柜接续口

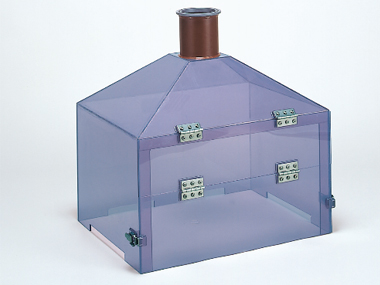

小型排风罩(CRBT-2型)透明耐热聚氯乙烯(W600×D440

×H630mm)



性能



试药名(试药浓度)



化学式



洗净液

过滤器式/CRH型

鼓泡式/CRB型

目视白烟

目视白烟

目视白烟

CRH-20S

CRH-20W

氯化氢(37%溶液)

HCL

NaOH

无白烟

无白烟

无白烟

硝酸(63%溶液)

HNO3

NaOH

无白烟

无白烟

无白烟

硫酸(49%溶液)

H2SO4

NaOH

无白烟

无白烟

无白烟

高氯酸(70%溶液)

HCLO4

NaOH

微量残留

无白烟

无白烟

氟化氢(55%溶液)

HF

NaOH

无白烟

无白烟

无白烟


<试验方法>
洗净液:碱性溶液

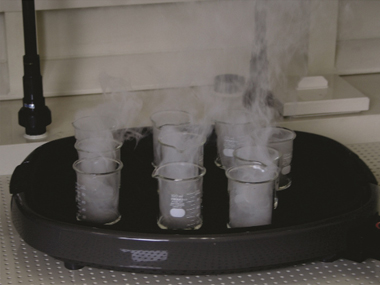

产生条件:加热温度250℃,试药量5ml~20 ml的10个烧杯。产生时间:30~60分钟。

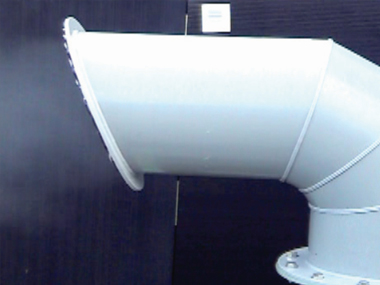

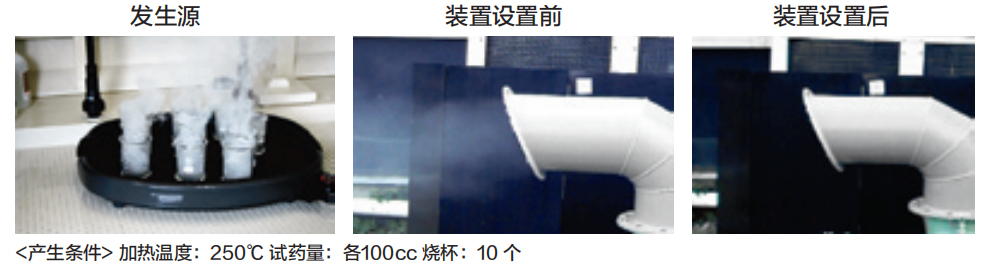

消除例:CRH-20W消除高氯酸白烟
