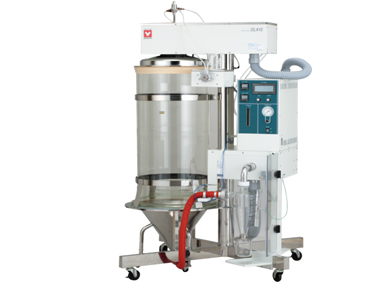

喷雾干燥器 DL410

序号

部品名

序号

部品名

1

筛眼管

10

喷雾喷嘴

2

干燥空气风量计

11

喷雾空气压力调节阀

3

加热器

12

喷雾空气压力表

4

干燥腔

13

喷雾喷嘴顶针用电磁阀

5

下部腔

14

喷雾喷嘴清理用电磁阀

6

旋风分离器

15

冷风流量调节阀

7

生成物容器

16

上部箱升降用电磁阀

8

鼓风机

17

上部箱升降用汽缸

9

送液泵

型号

DL410

性能

水分蒸发量

Max. 3000ml/h

喷雾方式

二流体喷嘴方式（筛眼径0.7mm）

喷雾、热风接触方式

下方喷雾并流方式

送液泵

定量送液泵，流量到70ml/min可变

吸气鼓风机

DC无刷马达，0.3～1.0m3/min

温度控制方式

PID控制

温度调节器设定范围

40～300℃

加热器

不锈钢加热管，2.0KW×2

出口温度传感器

K型热电偶

温度调节精度

入口温度±1℃

构成

干燥室

大小

内径457×高975mm（玻璃部分）

材质

干燥室、旋风部、生成物容器：超硬玻璃制，其它配管材料为不锈钢及硅胶软管

喷嘴附加结构

筛眼自动清扫（探针敲击），前端附着粉末去除（喷嘴吹风）

机身附加结构

头部（热风吹出部）的自动升降（洗净干燥室时使用）

计装器

调节功能：入口温度、热风量、泵送液量、喷雾空气压、筛眼清扫时间

指示计：入口温度、出口温度、干燥空气、风量计、喷雾空气压力计

过升防止结构

加热器室侧面设有独立过升防止器

外部输出

入口温度、出口温度输出（4～20mA）

收集容器承载台

标准装配

除静电刷

标准装配

安全罩

标准装配

安全功能

入口、出口温度过热、送液泵反转功能、过电流漏电保护开关

规格

外形尺寸

W1060×D880×H1770mm

重量

约180kg

电源（50/60Hz）额定电流

AC220V 24A

附属品

硅胶送液软管（外径6.4mm×内径3.2mm×长2m）1根、进气软管（内径7.9mm×长3m）1根、排气软管（内径50mm×长3m）1根

选购品

有机溶剂回收装置（GAS410）
