断裂模量测试仪 HMOR 422

发布时间:2020-09-24 10:07:37浏览次数:
在高温下测量耐火材料的最大负载与断裂模量(MOR),作为在工作温度下评价材料性能的一种方法已得到了广泛的使用。它与其它热物理性能一起,成为了耐火材料(如炉体内衬材料)研发与质控领域非常重要的参数。

断裂模量定义为某一特定尺寸的矩形测试材料在特定装置上受到三点弯曲时能够承受的最大应力。它的单位是 N/mm²他或 MPa。

国际标准测试方法见于 ISO5013。试样尺寸:150 mm x 25 mm x 25 mm。

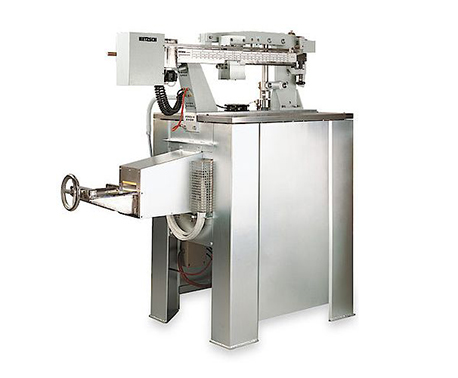

NETZSCH - HMOR 422 D/3,能够在最高温度 1500°C、最大负荷 5000N(60 N/mm²)的情况下测量耐火材料的断裂模量,并能使用三点弯曲模式进行连续测量。

若使用用于负载与形变测量,以及恒定形变速率的可选设备,能够得到陶瓷试样的弹性极限与裂纹扩展的额外信息。

HMOR 422 E/4 用于测量小的单个样品,遵从四点弯曲方法,支撑点之间的距离为 40mm。通过易于操作的二合罩炉体(最高温度 1450°C),简化了试样插入的方法。该型号使用差示测量系统,与 RUL/CIC 421 所使用的系统类似,用于精确测定试样的形变。

HMOR 422 D/3 - 技术参数

•温度范围:
- 422 D/3: 室温 ... 1500°C
- 422 E/4: RT ... 1450°C
•加热元件:SiC
•弯曲支撑件:SiC
•负载:1 N ... 5000 N
•加载速率:1.25 N/s ... 125 N/s,可切换
•弯曲测量范围:
- 422 D/3: 10000 μm
- 422 E/4: 2500 μm
•测温热电偶:S 型
•样品尺寸:
- 422 D/3: 150 mm × 25 mm × 25 mm
- 422 E/4: 45 mm x 4.5 mm x 3.5 mm
•弯曲模式:
- 422 D/3: 三点弯曲
- 422 E/4: 四点弯曲
•气氛:空气,静态(包含保护气入口的可选配件)
•恒定形变:10 μm/min ... 2000 μm/min(仅针对 422 D/3)


HMOR 422 D/3 - 软件功能
HMOR 422 D/3 与 422 E/4 的测量与分析软件是基于 MicroSoft Windows 系统的 Proteus 软件包,它包含了所有必要的测量功能和数据分析功能,数据也可导出后在 MS Excel中进行分析。这一软件包具有极其友善的用户界面,包括易于理解的菜单操作和自动操作流程,并且适用于各种复杂的分析。Proteus 软件既可安装在仪器的控制电脑上联机工作,也可安装在其他电脑上脱机使用。


HMOR 部分分析功能:
•负载增加的起始点,确定失效负载点。
•测量参数与结果的保存。
•将数据传输至 MS Excel 进行进一步分析、绘图与统计
•确定试样形变(带用于测量负载与形变的可选设备)
•负载-形变图
•折断模量计算

HMOR 422 D/3 - 相关附件
•游标卡尺: 用于在线测量样品长度, 并输入 Proteus 软件之中
•层间片
