Kinexus DSR系列 重新定义沥青的流变测试
沥青工业：沥青粘合剂、沥青的表征和分类标准
沥青是一种石油产品，用于公路、人行道、屋面和建筑领域。沥青的化学成分主要为芳香烃混合物（随不同的地理来源而变），这种黑色的粘弹性材料可看成是一种复杂的胶体体系。

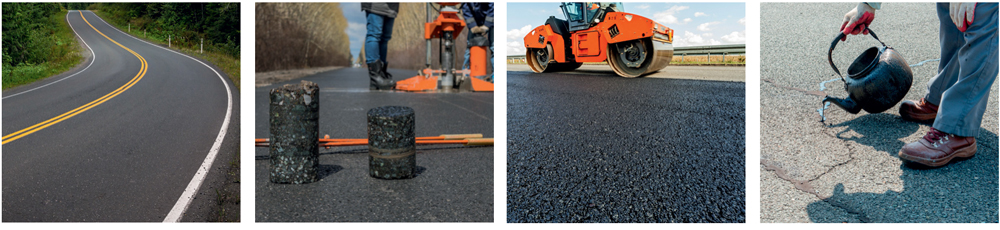

沥青作为粘结剂和集料一起用于公路与人行道施工，这决定了沥青的性能和寿命。聚合物、橡胶沥青、油、蜡、磷酸盐和pH调节剂等添加剂用于增强改性沥青粘结剂的力学性能。沥青乳化液可用作防水和重铺材料。
采用动态剪切流变仪（DSR）进行流变学测试，是对粘合剂在不同时间、负载条件以及不同气候下进行分类的标准方法。
相比粘度和针入度分级法，特别是对于抗车辙，优化热性能，老化性能和耐疲劳开裂性能的高弹性沥青胶结料， DSR分级法能够更加全面地表征沥青材料的性能和不同应用条件下的适用性。
使用Kinexus DSR系列进行流变测量
• 工业标准的分级测试，如AASHTO，ASTM和EN标准
• 使用主曲线全面表征流变性能
• 配方开发和质量控制
• 确定混合和压实温度
• 温拌、橡胶沥青和再生沥青（RAP）的混合实验
• 测量固体的疲劳性能或累积应变
• 乳液稳定性和粘度特性
• 对产品进行标准化管理，并和竞争产品对比
• 针入度、拉伸，剥离测试
• 摩擦学测试
• 添加剂优化和产品相互作用

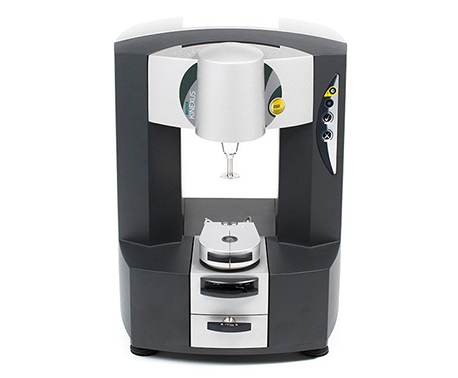

Kinexus DSR系列 重新定义沥青粘合剂和沥青测量
在全球市场调研基础上发展而来的Kinexus DSR系列产品是用于沥青测量的最新一代旋转流变仪，它集成了仪器创新设计和革命性操作软件，提供智能的解决方案，满足您对流变测试的期望。
Kinexus DSR系列流变仪针对各类夹具和环境温度控制单元，实现了真正的“即插即用”设计。软件内置沥青工业标准测试协议的方法库，可按照“标准作业程序”（SOP）进行沥青行业的标准规范测试。
• 可更换式温控单元，方便快捷
• 全面的控制模式 - 应力控制、剪切速率控制以及直接应变控制的振荡测试
• 优异的垂直行程和间距控制功能，具有极速响应时间和高度灵敏的法向力，可专门用于拉脱、剥离、针入度测试
• 独一无二的rSpace软件界面实现了灵活的测量设置 – 既可按照“标准作业程序”（SOP）测试，也可完全自定义设计复杂的流变测试方法
• 集成材料数据库管理功能，方便使用者进行数据的调整或组织管理。可按照产品、工程项目、客户、供应商、储罐或地点等管理储存结果。维护测试日志和验收指标要求
• 可记录样品完整的受力历史，确保实验的可靠性和可重复性
• 用于环境控制的特制“即插即用”温控单元。所有机械、电源、通讯和流体连接都可以一步完成。还具有全自动校准功能
• 测量夹具RFID智能识别，避免误操作
• 全自动的“统计学质量控制”（SQC）图表，对样品进行合格/不合格分析

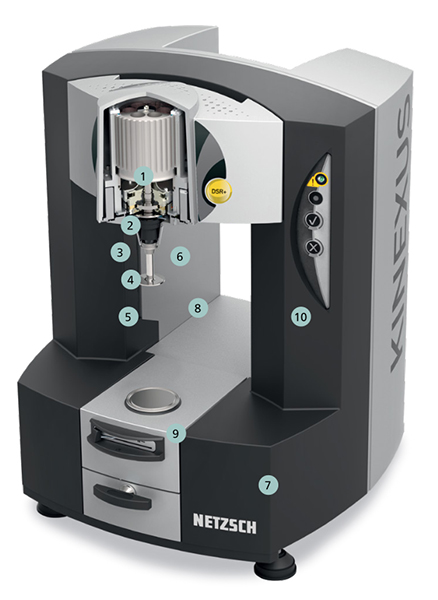

Kinexus DSR系列流变仪的十大设计优点
⑴感应电机技术精确控制仪器扭矩
• 超低惯量，电子整流（EC），拖杯电机可快速地改变扭矩和速度，不需要额外的校正，就可以实现更高频率的振荡测试
• 超宽的连续扭矩范围，无需更换测量夹具，就进行从低黏度液体到刚性固体的测量
• 智能电机冷却，可根据转矩和功率要求，调节内部实验温度
⑵精确的空气轴承提供运动部件间无摩擦支持
• 采用烧结的多孔碳材质，提供均匀空气分布，实现低于1nm的操作和测量能力
• 具有极高的轴向和径向刚性，提高了测试稳定性，减小了柔量误差
⑶高精度的旋转系统准确地测量转子位移和速度
• 光学编码器具有纳米级分辨率，可测量微小径向位移和速度
• 传感器位置尽可能接近样品，准确测量样品变化
• 高速数字化信号处理器，提供快速且准确的应变和应变速率控制
⑷精确的夹紧装置将测量系统与电机和轴承附件连接并对齐
• 推入式快接机制，便于插入与移除测量夹具，并保持微米精度的定位准确性
• 自动夹具识别：通过射频识别（RFID）阅读器智能识别测量夹具、校正常数和操作设置，可以确保测试前保持零间隙
⑸上测量系统与样品接触，将电机系统扭矩转换为应力施加到样品表面
• 多种类型的夹具可选择，包括不同尺寸的平行板，锥板，圆筒和浆式转子等，也有不同材质和表面状态供选择
• 加工精度高：准确计算流变参数，测量夹具杆刚度高，质量小，减小了柔量和惯量误差
• 推入式快接设计，集成的 RFID（自动检测）机制，缩短了夹具更换时间，确保了安装的夹具与软件中的设置及相关校正常数一一对应无误
⑹轴向力传感器控制和测量法向力
• 新型的应变测量系统，独立于空气轴承承的转子位置和转速，实现瞬间的快速响应
• 可实现仪器测量和控制的各种模式
• 能测量0.001N至50N的样品负载，与精确控制的轴向测试
⑺阶段驱动控制：可控的垂直行程，用于样品加载与轴向测试
• 支持各种垂直加载方式，包括线性，指数和法向力，轴向最大行程230mm（分辨率0.1μm），轴向运行速度范围0.1μm/s至35μm/s。可进行样品加载和专门的轴向力测试控制
⑻集成的电子器件：将流变测试的各种控制元件封装于一体
• 所有电子测量元件都尽可能靠近测量点，提高测量质量和可靠性
• 集成所有的控制和测量功能，包括仪器的“智能核心”：高速数字信号处理器（DSP）

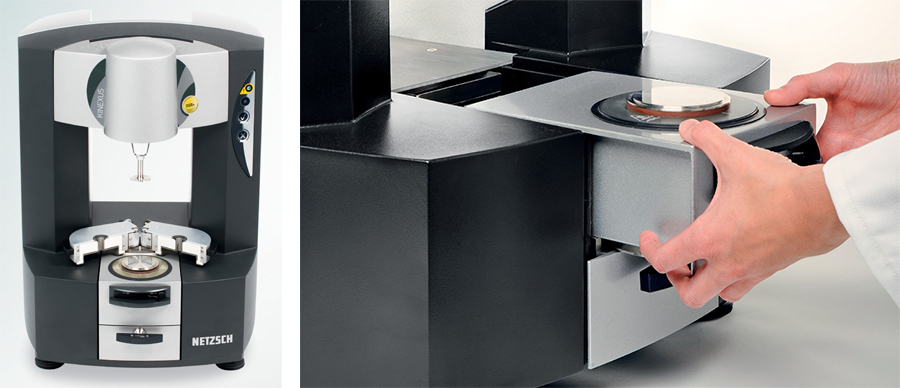

⑼温度控制单元/下测量系统：提供可快速更换的下夹具，附加温度和环境控制
• 独特的“即插即用”可自动识别的温控单元系统。只需一步操作即可完成所有机械、电源、通讯和流体连接
• 测量仓的附件包括： 沥青Peltier平板，可移动罩设计；通用的圆筒：用于圆筒-转子与扭矩测量； 高温：用于聚合物熔体与固化体系
• 可在很大的范围内选择夹具尺寸、材质和表面处理
• 下部夹具可以很容易地使用简单的滑锁机构来固定和拆卸，同时保持微米级的对准精度
• 采用Peltier单元来加热和冷却上下板，并连接智能热交换器以提高效率
• 优化温度传感器的位置（PT100s），确保快速而准确的样品温度采集
⑽控制面板：可从仪器上直接操控
• 面板控制功能直接与所有测试序列中的用户指令相关，所以可以在不操作键盘的情况下对仪器进行“是”或“否”的操作
• 警示灯会显示所有流变仪故障、软件通信错误、或空气轴承气压偏低
• 经久耐用，可方便地使用溶剂进行清洗，并可以使用手套操作

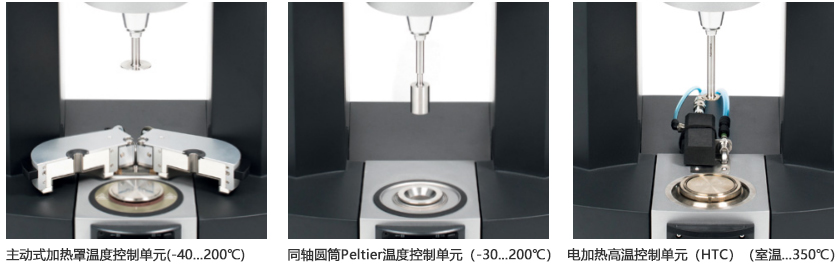

测量系统和附件
主动式加热罩温度控制单元（-40 ... 200°C）：可将温度梯度最小化
• 适用于对温度高度敏感的材料，以及温度控制较为重要的测试
• 采用专有设计，将最先进的加热技术与Peltier单元结合起来，实现快速、准确地动态控制样品内的径向和垂直热梯度
• 执行AASHTO，ASTM & EN标准
• 温度分辨率低至0.0005°C
• PT100传感器与沥青距离小于1mm，可准确报告数据
• 组件热质量非常小，可快速改变温度
• 惰性气体从接口通入样品室，可在线监测样品的老化
• 简单而准确的集成温度校正
同轴圆筒Peltier温度控制单元（-30 °C ... 200°C）：适用于同轴圆筒类型的测量系统
• 双Peltier元件设计，有利于快速的温度变化、样品温度平衡以及减小温度梯度
• 提供多种圆筒和转子尺寸可选，包括C14 （DIN），C25（DIN），以及大直径的C34
• 可更换的下圆筒和可移除的底座，便于清洁
• 插入平板提供了一个通用的Peltier附件
• 安装固态（扭摆）装置，可对固态沥青芯进行动态机械测试（DMA）
电加热高温控制单元（HTC）（室温 ... 350°C）：适用于锥板和平板测量系统
• 高精度的PT100传感器，位置非常靠近近样品，提供极其稳定的温度控制
• 升降温速率最快达20°C/min
• 温度分辨率优于0.0005°C
• 空气冷却系统可快速达到室温
• 简单、准确的集成温度校正
• 可选各种平板和锥板直径
• 可抛弃型平板插片选件，适用于固化测试
Kinexus DSR附件规格
测量体系
• 快接式设计的夹具，RFID智能识别，可自动连接数据库
• 在测试方法中设定特定夹具，以最大限度地减少操作误差
• 提供遵循AASHTO，ASTM与EN标准要求的直径为4mm，8mm，25mm上板，并提供可抛弃型选件
• 通过夹具适配器，可使用定制的夹具（例如，针入度测试探针）
• 提供全自动温度校正工具
• 摩擦配件，可用于摩擦、润滑和温拌分析
• 扭摆配件可用于固态样品测试

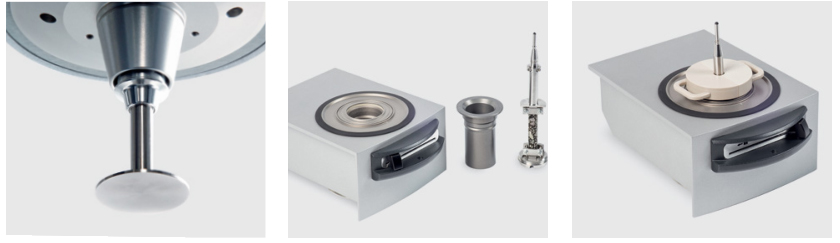

固态夹具（-20 ... 200°C，干法和流体浸法（湿法））：适用于扭转/DMA测试，包括样品夹持和定位工具
• 利用圆筒温度控制单元的多功能设计，可对自支撑的长方形和圆筒形固态样品进行扭摆测试（如测试最终产品）
• 研究样品在干燥或液体环境下随温度或时间的改变
• 包括扭矩校正的夹具辅件和可抛圆柱形样品端盖
• 可以研究样品随频率、应变、应力、时间和温度的性能变化
• 提供温度传感器安装，易于温度校正
橡胶沥青配件
• Kinexus圆筒温控单元中插入硬阳极氧化铝浅圆筒，用于碎胶沥青混合物的测量
• 体积小，同心圆筒间距大，可精确测量含大直径颗粒的样品
• 优化热性能和机械校正
• 基底配件可拆卸设计，包括保温罩和隔热配件
前所未有的双向测量模式：革命性的剪切和垂直（轴向）测试控制
Kinexus DSR硬件技术和rSpace软件的特殊结合，用户能够任意组合三项关键流变功能：
• 旋转方向（剪切）控制 - 扭矩、转速和位置
• 垂直方向（轴向）控制 - 间距和法向力
• 温度控制
Kinexus可以为工业和商业提供最高的流变测试灵活性：
• 所有旋转剪切测试
• 高级垂直（轴向）测试，包括挤压流动和剥离测试
• 结合垂直和剪切运动，以进行独创的与加工工艺相关的测试。

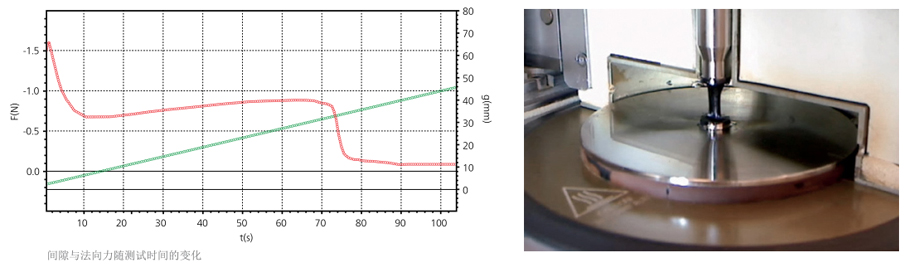

相当多的设计重心放在了 Kinexus DSR 平台的垂直或轴向运动性能上 - 这一领域是绝大多数常规流变仪难以很好地兼顾的。
Kinexus DSR将高速和超高分辨率的间距控制与高灵敏度和极速响应时间的法向力控制相结合，实现了真正创新的样品加载和测量功能 - 从敏感结构到快速固化体系
全托管式的数据记录方式将完整记录从装样到卸样过程中的所有受力历史数据，从而使流变测试的各个方面都得到优化和验证，获得高度一致性。
rSpace软件：“标准操作流程”（SOP）引导的测试方法，可进行可靠的流变测量
以“标准操作流程”（SOP）方式进行流变样品测试，对于流变仪系统属市面首创
rSpace既可进行简单的QC操作，也可实现高级流变特性测试
• 采用标准用户访问控制以锁定测试方法，包括夹具和参数设置
• 连续的反馈和用户引导
• 确保最佳的流变测试
• 针对你的样品可添加特殊测试控制
• 可根据不同样品定制标准测试方法
• 可在全公司范围内使用
• 可以尽量避免操作员的影响

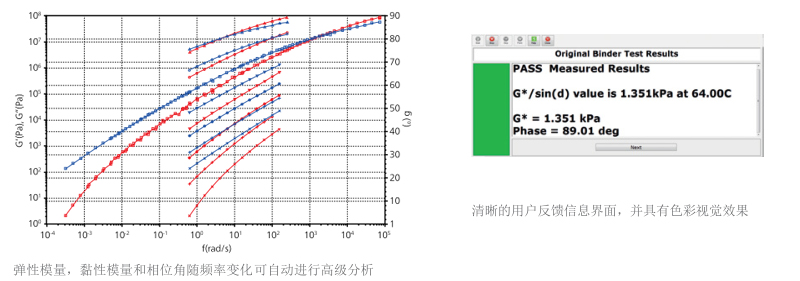

• 时温叠加（TTS），生成主曲线
• 根据测试标准和规范要求，自动报告合格或不合格
• 报告编辑器可自动打印或生成PDF文档
rSpace——功能强大，用户界面友好，方法设计灵活，易于定制
rSpace 软件按照测试序列进行操作 - 包括可与其他测试操作连接在一起的基本流变操作（或测试模块）。例如用户反馈和选择、计算值、循环和触发器，以设计“智能”测试。
• 如果设定用户只有“运行”实验程序的权限，用户在SOP类型的状态下进行操作，可定义测试指引和反馈
• 如果设定用户具有“编辑”实验程序的权限，研究人员可灵活修改和编辑实验程序的每个步骤
您想要运行哪种类型的流变测试？
• 只要您想得到，Kinexus就做得到
• 高端私人定制：完全满足您需求的流变测试
Kinexus程序序列
• “拖放”操作和“导入实验程序”功能
• 例如用户选择、计算值、循环、触发器等
• 包括所有要求的特定用户输入和指令
• 包括特定结果分析，接受阈值和下一步决策制定

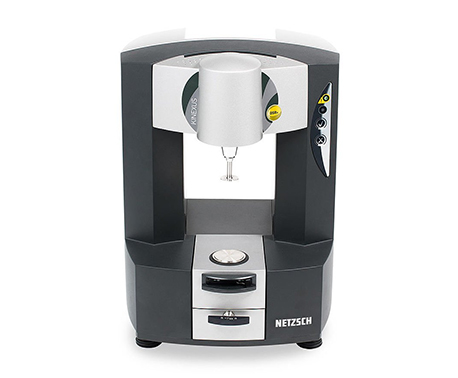

Kinexus DSR技术参数
|
仪器型号 |
DSR+ |
DSR |
DSR-E |
DSR-III |
|
流变仪平台 |
Kinexus DSR平台专为沥青行业设计，符合行业所有的研究、产品开发、评估测试以及质量控制要求与标准 |
|
马达控制 |
电子整流（EC）, 拖杯马达结构，直接控制剪切应变、剪切速率和剪切应力。可实现静态、动态和瞬态加载模式 |
扭矩范围–稳态模式
（速率和应力控制） |
5 nNm ...225 mNm |
10 nNm ...200 mNm |
20 nNm ...200 mNm |
100 nNm ...150 mNm |
扭矩范围–振荡模式
（应变和应力控制） |
1 nNm ...225 mNm |
5 nNm ...200 mNm |
10 nNm ...200 mNm |
100 nNm ...150 mNm |
|
扭矩分辨率 |
0.1 nNm |
0.1 nNm |
0.1 nNm |
0.1 nNm |
|
位置分辨率 |
<10 nrad |
<10 nrad |
<10 nrad |
<10 nrad |
|
角速度范围 |
1 nrads-1 ...500 rads -1 |
10 nrads-1 ...325 rads-1 |
10 nrads-1 ...325 rads-1 |
10 nrads-1 ...200 rads-1 |
|
应变阶跃时间 |
<10 ms |
<10 ms |
<10 ms |
<10 ms |
|
频率范围 |
6.28 μrads-1 ...942 rads-1
（1 μHz ... 150 Hz） |
6.28 μrads-1 ...628 rads-1
（1 μHz ... 100 Hz） |
6.28 μrads-1 ...628 rads-1
（1 μHz ... 100 Hz） |
6.28 μrads-1 ...628 rads-1
（1 μHz ... 100 Hz） |
|
马达惯量 |
12 μN.m.s2 |
12 μN.m.s2 |
13 μN.m.s2 |
13 μN.m.s2 |
|
法向力范围 |
0.001 ... 50 N |
0.001 ... 50 N |
0.01 ... 50 N |
0.01 ... 20 N |
|
法向力分辨率 |
0.5 mN |
0.5 mN |
0.5 mN |
0.5 mN |
|
法向力响应时间 |
<10 ms |
<10 ms |
<10 ms |
<10 ms |
|
纵向运行速度 |
0.1 μms-1 ...35 mms-1 |
0.1 μms-1 ...35 mms-1 |
0.1 μms-1 ...35 mms-1 |
0.1 μms-1 ...20 mms-1 |
|
纵向行程（可测量） |
230 mm |
230 mm |
230 mm |
230 mm |
间隙分辨率
（全纵向行程范围内） |
0.1 μm |
0.1 μm |
0.1 μm |
0.1 μm |
|
纵向运行控制 |
速度和法向力 |
|
原始采样频率 |
5 kHz |
|
完整的样品受力历史 |
标准记录装样到卸样全过程 |
|
仪器接口 |
USB2：即插即用 |
|
尺寸 |
D x W x H（重量）：485 mm x 490 mm x 680 mm（47 kg） |
