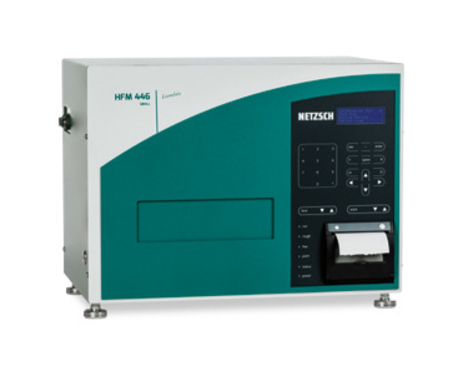

热流法导热仪 HFM 446

发布时间:2020-09-24 10:22:44浏览次数:
HFM 446系列可以直接测量绝热材料和建筑材料的导热系数/热阻。应用领域包括:纤维板、纤维片、疏松填充的玻璃纤维、矿棉、 横长纤维、陶瓷纤维、泡沫塑料(PUR,EPS,XPS,polyimide)、粉末、泡沫(玻璃,橡胶)、真空绝热板(VIP)、多层复合板、 石膏板、木材、纤维板、水泥、砂、土壤等。

NETZSCH HFM 特性:
• 热流计法,完全符合 ISO 8301,ASTM C 518,GB 10295 等 国际国内标准
• 高精度,超稳定测量系统
• 独有双传感器技术,测量速度快
• 自动调整冷热板位置
• 专利控温技术
• 独有压力控制系统,可调节施加于样品上的压力改变样本密 度从而测量软质样品(例如纤维棉)在不同工作状态下的导 热性能
• 特殊附件,适用于导热系数较高的硬质样品,或者表面较粗 糙的样品
• 接入电源就能使用,无需其他设备或水管
• 基于 Windows 的自动控制软件(可选)
• 可测量大型非均质样品的比热

技术参数


仪器型号 HFM 446 S HFM 446 M HFM 446 L
冷/热板温度范围 -20 … 90°C -20 … 90°C -20 … 90°C
温度点数 10 10 10
样品尺寸 200 x 200 x 50mm³ 300 x 300 x 100mm³ 600 x 600 x 200mm³
热阻范围   0.05 ... 8.0m2·K/W 2%
导热系数范围   0.002 ... 2.0W/m·K
重复性   0.5%
精确度   ± 1%
样品压力控制 最大850N 最大850N 最大850N
SMART MODE 选配 选配 选配
比热 选配 选配 选配

HFM 446 Lambda Small - 软件特性
•智能模式:包括自动校正、自动创建报告、数据导出、向导、用户方法、预定义的仪器参数、用户定义的参数、比热测量等功能。
•校正与测量文件的保存与恢复
•显示板温/平均温度与导热系数值相关图谱
•热流传感器信号监控


HFM 446 应用实例

膨胀聚苯乙烯
膨胀聚苯乙烯是在绝热建筑材料领域使用得最多的材料之一。例中显示了对一种商业化的膨胀聚苯乙烯材料(EPS 040)的质量检测结果。在 24°C 、以及按照 DIN EN 13163 标准在 10°C 下测量了同一批号中的十个样品。可以清晰地看到不同样品之间的测量偏差小于 1%。根据 DIN 13163 计算得到的导热系数 λ 90/90 为 0.03808 W/(m*K)。



纳米多孔气凝胶
为了验证热流法与其他标准导热测试方法(如作为绝对法的保护热板法 GHP)的测量结果的可比性,进行了一系列的测试,图中显示了对其中一种纳米多孔气凝胶板使用两台热流法导热仪(HFM)与一台保护热板法导热仪(GHP)的测量结果比较。由不同仪器获得的数据在各对应温度内偏差均小于 2.5%。这清楚地证明了 HFM 系列仪器的优异性能。



绝热玻璃纤维 -- 不同载荷下的测试
因为 Netzsch HFM 具有可变载荷的功能,特别适合于测量可压缩材料(导热性能和密度有关),这里介绍的案例展示了绝热玻璃纤维的热传导测量结果。当载荷(载荷表示为表面压力)增加时,试样逐步被压缩,由于热辐射的减少而导致综合的热导率下降,随着压力进一步增大,由于试样自身的热传导增加而使热导率又有所上升。



混凝土 -- 高导热材料测试
Netzsch HFM 测试较高导热系数材料的关键是配备扩展配件(Instrumentation kit)。下图对三种类型的混凝土样品进行测试,得到的热导率结果与保护热板法(GHP)测得的热导率结果十分吻合。



矿物纤维绝缘材料—导热系数
矿棉是一种用途广泛的材料,主要用于住宅建筑的保温。本例使用保护热板法(GHP 456 Titan)和热流法(HFM 436 series),对矿物纤维在 10℃ 到30℃ 之间进行循环测试,研究其导热性能。和其他大多数保温材料类似,矿物纤维在室温附近的导热系数随着温度的升高呈线性增加。用不同的测试仪器得到的结果有很好的一致性。通过循环测试进一步证明,保护热板法的测试精度可以达到 2 %。
