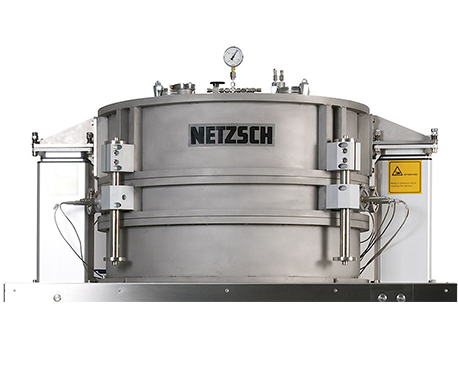

保护热板法导热仪 GHP 456 Titan®

发布时间：2020-09-24 10:21:00浏览次数：次

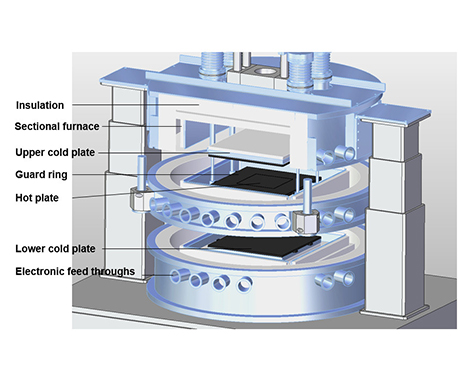

GHP 456 是耐驰专门面向高端应用而研发的导热仪，采用国际标准的保护热板法，直接测量绝热材料和建筑材料导热系数 / 热阻，应用领域包括：纤维板、纤维片、疏松填充的玻璃纤维、矿棉、横长纤维、陶瓷纤维、泡沫塑料（PUR，EPS，XPS， polyimide）、粉末、泡沫（玻璃，橡胶）、真空绝热板（VIP）、多层复合板、石膏板、木材、纤维板、水泥、砂、土壤等。

NETZSCH GHP 特性：
• 保护热板法，完全符合 ISO 8302，DIN/EN 12667，DIN/EN 12939，DIN/EN 13163，ASTM C 177，GB 10294 等国际 国内标准
• 目前市场上唯一能在真空下测量的保护热板法导热仪
• 采用 29 套铂电阻控温，提高测温、控温精度
• 精确控制的热保护系统，消除热散失
• 高精度，超稳定测量系统

技术参数

仪器型号 GHP 456 Titan
测量范围 -160 ... 250°C/600°C（不同加热、冷却系统）
控温精度 PT100控温，0.001°C
导热系数范围 0.003 ... 2W/m·K
测量准确度 2%
测量重复性 ±1%
测量气氛 真空（10-4mbar）、惰性、氧化
样品尺寸 300 x 300mm，厚度最大100mm

GHP 456 Titan 软件功能
GHP 456 的软件结合了易于操作的用户界面，以及强大的测量控制与分析功能。多窗口的设计提供了快速与全面的测试过程监控。
GHP 软件特性：
•集成的数字控制系统（用于热板，保护环，上下冷板与周围炉体控制的自动命令）
•无需对测量温度，气氛或样品热阻进行手动调整。
•任何时候都可调整平衡参数。
•测量结果可以图形或表格形式进行打印。
•ASCII 方式导出测量数据。

GHP 456 Titan 应用实例
测量精度验证：SRM 1450 c 玻璃纤维板
图中对 NIST 标准样品 1450c（材料为玻璃纤维板）在标样证书提供的温度范围（0 ... 60°C）内进行了测量。测量值与 NIST 文献值的偏差小于 1%，处于标准样品的不确定性范围内。这很好地证明了 GHP 456 的优越性能。

Styrodur: 重复性测试
下图使用 GHP 456 Titan®，在 -100℃ ... 25℃ 温度范围内测量了一片 5cm 厚的 Styrodur C（聚苯乙烯泡沫材料）样品。
对于各次重复测量，均将样品取出，翻转，再重新放入炉体之中。各重复测量结果之间的最大偏差仅为 0.4%，表明了系统具有优异的重复性。

PUR 泡沫材料
现代屋瓦的保温隔热，冷藏罐，以及运输行业往往需要相应的隔热材料同时具有低的导热系数，与高的机械稳定性。聚氨酯（PUR）泡沫材料同时具备了这两个特点。
此处显示了 GHP 在 -160...RT 之间对该材料的测试结果，并与 HFM 室温下的测试结果进行了比较，两个结果吻合得很好。在 -50...-125℃之间，曲线上的斜率变化由材料孔腔内的气体的冷凝效应所致。

PMMA
PMMA 是一种透明的热塑性材料，在20世纪30年代首次以 Plexiglas 的商标进入市场。PMMA 经常被用作玻璃的轻型或耐震的替代品，例如，在建筑行业作为窗体材料，在汽车照明或医药工程行业作为盖板或透镜材料。文献报导的该材料在室温下的导热系数为 0.19 W/m*K。
本例在 -150 ... 25℃ 温度范围内，对厚度为 20mm 的 PMMA 板进行了测量。结果表明即使对于 PMMA 这样的中等导热系数的样品，GHP 也能给出可靠的测量结果。图中的偏差条显示测量精度约为 ±2%。

矿物纤维绝热材料
矿物纤维绝热材料常用来作为厨房炉体的隔热材料。图中对该材料在室温至 500°C 的温度范围内进行了测试。对于包括该材料在内的绝大多数绝热材料而言，导热系数在室温附近一般以接近线性的方式上升。在更高的温度下，导热系数上升得更快。这可以解释为增强的辐射效应对有效导热系数的贡献。


挤塑聚苯乙烯泡沫（XPS）
挤塑聚苯乙烯泡沫（XPS）因内含空气，使其具有适度的柔韧性、低密度和低导热系数。XPS 以在自然环境中的耐久性和可靠性而闻名于世。下图为 GHP 456 Titan® 测试的50 mm Styrodur® C 泡沫板在 -150℃ 到 20℃ 温度范围的导热系数。室温下得到的数值与理论值具有较好的吻合性。
