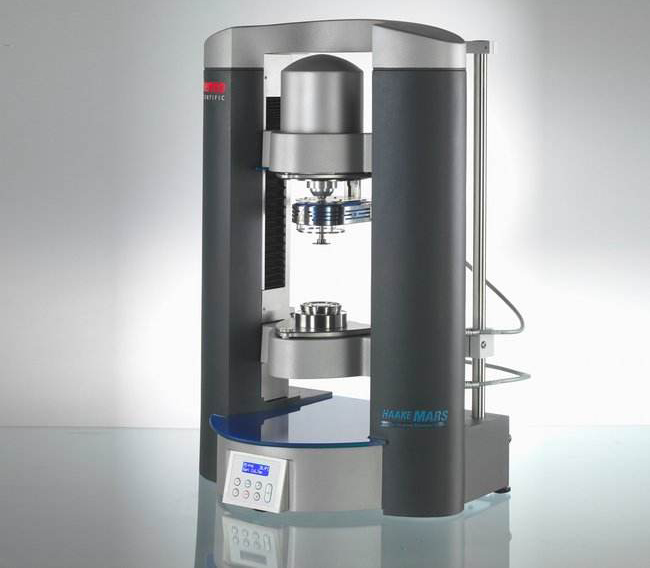

HAAKE旋转流变仪 Mars40&60

HAAKE 哈克 MARS系列流变仪工作站




多技术联用加强材料表征

组合测量方法
流变测量法是提供样品在特定条件下的性能信息的一种“宏观”测量方法。材料的力学特性取决于其微观层面的结构。为了确定流变特性形成的原因，须将流变测量与微观测量相结合，例如采用 FTIR* 或显微镜法。

采用组合方法的优势
①制备的样品相同  ②测量条件相同  ③实验时间更短  ④测试结果相关性最佳

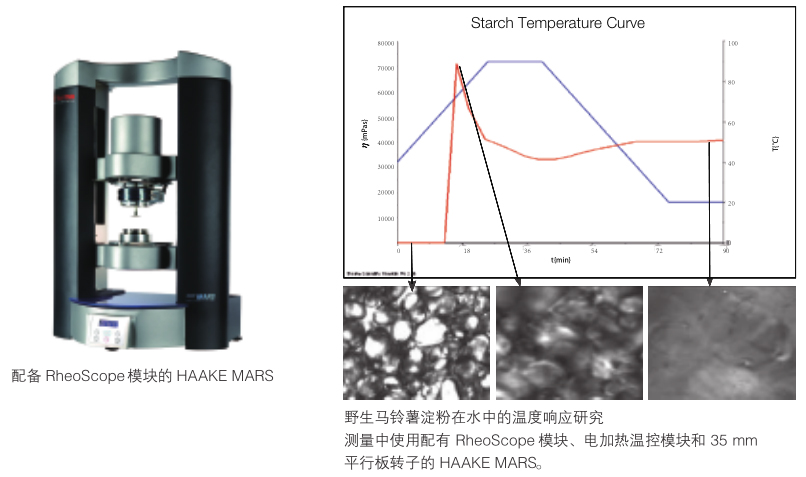

RheoScope 模块：流变学 + 光学显微学
①流变测量与微观结构图像同步观察采集  ②高度集成化 HAAKE MARS 显微流变单元  ③流变数据和微观图像在同一软件中显示  ④在剪切作用下的分析结构变化  ⑤图像分析软件确定颗粒尺寸、粒径分布以及结构分析

应用 / 样品
①食物：脂肪、淀粉  ②聚合物：溶液、熔化物  ③制药 / 化妆品：面霜 / 乳液  ④涂料 / 墨水：印染浆、增稠剂  ⑤石化：原油、钻井液

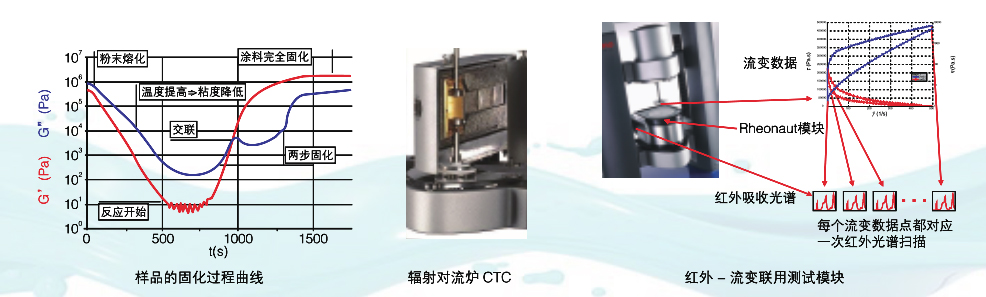

固化性能：哈克流变仪配备 UV 紫外光源或者辐射对流炉 CTC 可以帮助客户方便的研究样品的固化过程，采用 Rheonaut 红外 - 流变联用模块还可以帮助客户在分子层面上分析样品固化过程中发生的化学变化。

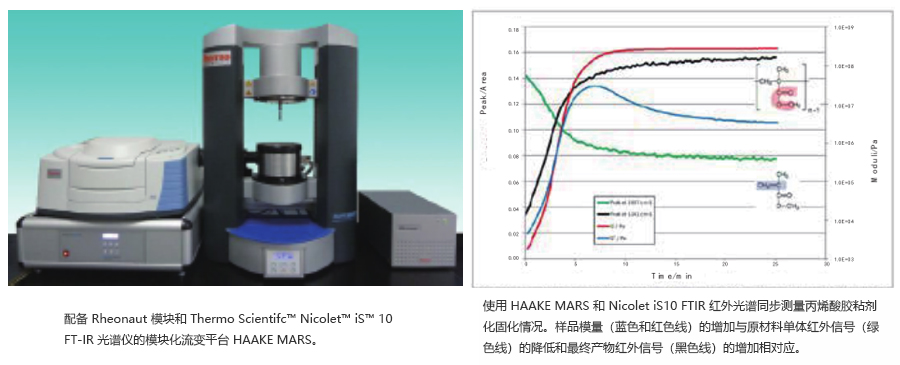

Rheonaut ：流变学 + 傅里叶变换红外光谱学
①流变测试与 FTIR 红外光谱同步测量  ②HAAKE MARS专利集成技术  ③ ATR（衰减全反射）原理  ④剪切 / 形变作用下，分子结构变化分析  ⑤可用于热固化 /UV 固化反应深入研究

应用 / 样品
①食品：乳胶稳定性  ②聚合物：剪切作用下的分子取向  ③制药：凝胶的网络组成、蛋白质的变性  ④涂料 / 油墨：UV 和热固化的化学反应  ⑤其他：粘合剂、胶水固化反应

RheoScope 模块规格		Rheonaut 模块技术规范
透镜		光谱	与多个标准 IR 光谱仪兼容（需配置侧 面接口）
显微镜	通过软件控制的伺服电机进行焦点和径向定位	测量原理	ATR 采用单反射晶体（金刚石）
镜头™	5x、10x、20x 和 50x		DTGS（氘化三甘氨硫酸酯）检测器
光源™	150 W，12 V，波长范围：380 nm -750 nm		MCT（碲镉汞）检测器，用于快速采集光谱
分辨率	1 µm (20x 镜头 )	数据采集与存储	HAAKE RheoWin软件可集成控制 FTIR 光谱仪（针对选定的光 谱仪型号），自动同步流变数据和 FTIR 光谱数据。
景深	5 µm (20x镜头 )
反差光补	可通过软件控制的伺服电机调整偏光镜	温度范围
摄像机	黑白 " 渐进式 " 扫描 CCD 摄像头，1024×768 像素，C 型接头和 IEEE 1394（Firewire）接口。	标准版	0 - 120℃（Peltier温控模块）
数据采集与存储		高温选项	环境温度 - 400℃（电加热温控模块）
数据采集	在 HAAKE RheoWin 4 软件中每秒®多达 30 张图片	测量转子	直径高达 60 mm 的平板和锥板
存储	按照图片（3 种标准图片格式：TIFF、BMP、LWF）或视频顺序（可配置的数据压缩）。	™此组件使用标准接口，单个组件适用 ®取决于所用计算机的性能参数 ©取决于恒温器
温度范围
标准版	-5 – 120℃©（液体温度控制单元）
高温选项	-5 – 300℃（电加热温度控制单元）
测量转子	推荐使用抛光表面平板 / 平板和平板 / 锥板测量转子。

HAAKE MARS 技术指标

技术参数	HAAKE MARS40	HAAKE MARS60		特点是否适用于 HAAKE MARS 40 / 60
最小旋转扭矩 CS（nNm）	20	10		CD-OSC ©	是
最小旋转扭矩 CR（nNm）	20	10		OSC 原始数据 / Lissajous	是
最小振荡扭矩 CS（nNm）	10	2		多波模式	是
最小振荡扭矩 CD（nNm）	10	2		挤压和粘性试验 / 质构分析的力度 / 速度 / 位移	是/是/是
最大扭矩（mNm）	200	200		图像采集摄像头	标准（USB、Firewire）
扭矩分辨率（nNm）	0.1	0.1		低惯量钛合金测量转子	标准
马达惯量(kmg²)	10﹣⁵	10﹣⁵		各种直径 / 表面 / 材料的可更换下测量板	是 / 是 / 是
马达类型	拖杯	拖杯		转子 / 温度模块的快速接头	是 / 是
轴承类型	空气轴承：2 个经向1 个轴向	空气轴承：2 个经向1 个轴向		转子 / 温度模块识别	是 / 是
角位移分辨率（nrad）	12	12
最小旋转速度 CS（rpm）	10﹣⁷	10﹣⁷		温度控制模块
最小旋转速度 CR（rpm）	10﹣⁸	10﹣⁸		Peltier 平行板	-60 – 200℃
最大旋转速度（rpm）	1500（4500）™	4500		电加热上罩	-40 – 400℃@
速度阶跃间隔（ms）	10	10		液体控温平行板	-40 – 200℃
最小振荡频率（Hz）	10﹣⁶	10﹣⁶		电加热平行板	-40 – 400℃
最大振荡频率（Hz）	100	100		Peltier 同轴圆筒	-40 – 200℃
最小法向力（N）	0.01	0.01		液体控温同轴圆筒	-40 – 180℃
最大法向力（N）	50	50		电加热同轴圆筒	-20 – 300℃＠
法向力分辨率（N）	0.001	0.001		辐射对流炉	-150 – 600℃
最大升降行程（mm）	240	240		™ 高剪切速率选项 ® 由温度模块决定 ©实际变形控制 @使用合适的测量转子时
间隙分辨率（µm）	0.5	0.5
最小升降速度（µm/s）	0.02	0.02
最大升降速度（mm/s）	20	20
最低温度（℃）®	-150	-150
最高温度（℃）®	600	600
尺寸规格 W×D×H（mm）	600×600×890	600×600×890
重量（kg）	59	59

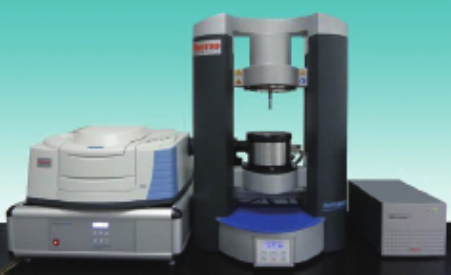

HAAKE Rheonaut 流变-红外联用测试单元

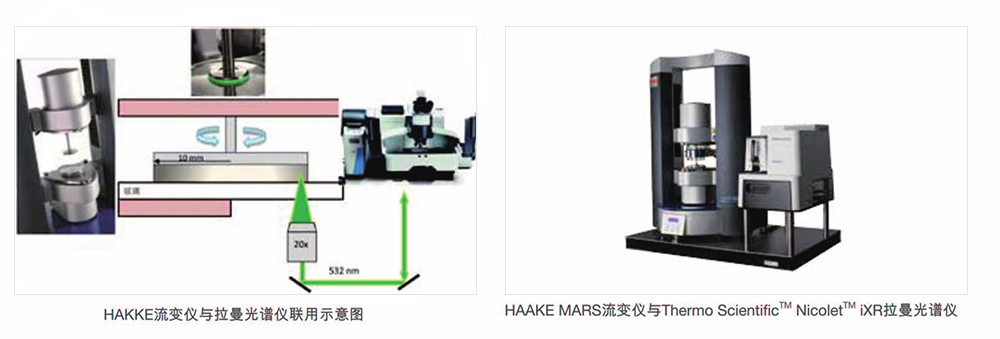

HAAKE流变与拉曼联用解决方案
