氢能浆料TURBISCAN数据报告

1 实验

1.1 实验方法

将样品直接导入样品池中，样品数量为 3 个，测试温度 25℃。

1.2 实验目的

分析样品的稳定性及其稳定性变化机理。分散体系的稳定性变化，主要要关注分散，团聚和 分层以及个别样品的凝胶化问题。  稳定性变化是一个综合而复杂的过程，因素，角度，要系统分析。

1.3 仪器

分散悬浮性能测试仪 TURBISCAN, 法国 FORMULACTION 公司，tower 型号。 具有同步背散射光和透射光双检测器 无损的测量过程。 符合 GB/T38431 分散体系均匀性和稳定性分析标准

1.4 实验原理

多重光散射仪是采用近红外光作为光源，有一个透射光 器和一个背散射光检测器。光源与透射光检测器和背散射光 检测检测器组成测量探头。测量探头从样品池的底部到样品 池的顶部每 20μm 测量一次，完成样品池从底到顶的测量称 为一次扫描。那么随着时间的变化，由于样品的不稳定性，透射 光和背散射光都会发生变化，这说明样品 颗粒的粒径和/或浓度发生了变化。 背散射光强和透射光强的值在入射光源不变的情况下，取决于样品的浓度和粒度:

2 数据分析

将得到的透射光或背散光的数据。第一次扫描为蓝色，最后一次扫描为红色。为了更好的看变 化，透射光或背散光的数据都被设置为参比模式，即以第一条线为参比，其余的线都和他相比较。 光强增加是正值，光强降低为负值。

2.1、样品谱图

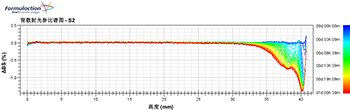

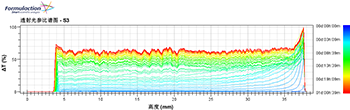

上图为三个样品的背散射光谱图，横坐标为样品池的高度，左边为样品底部，右 边为样品顶部，纵坐标为透射散射光/透射光强度变化值。

由谱图可知，样品的主要变化表现为分层变化，其中，样品 3 的分层最大，稳定 性最差，样品 1 和样品 2 的谱图变化近似。

由于样品是配方相同，工艺不同，那么将在分散均匀性指数上更有针对性。

2.2 稳定性评价

稳定性动力学曲线的计算公式如下：

从 公 式 中 可 以看出，稳定性系数是一个纯 粹的数学差值的 计算公式，它反映的是样品在 整个放置时间浓度和颗粒粒径的变化幅度的综合。变化幅度越大，稳定性动力学指数越大，系 统就越不稳定。

稳定性指数是由样品的稳定性谱图的变化程度计算得来，反应了样品稳定性程度，指数越 大，样品的稳定性变化越大，稳定性越差。

样品 1 和样品 2 的稳定性相近，样品 3 的稳定性最差。三个样品都主要表现为分 层。

3 样品不稳定因素分析

3.1.1 分散相分散均匀性评价

分散均匀性指数，表征了样品中各个分散组分在体系中的分散均匀性程度，分散均匀性指 数越大，样品的分散均匀性程度越差。

影响样品的分散均匀性主要因素有样品成分间的相容性能，以及样品的分散工艺，包括分散 速度，分散时间和分散温度等等，相对而言，调整工艺是相对简单，所以对于分散性相对较差 的样品如果要提高其分散均匀性程度，可以从分散工艺角度来改善，比如对分散的速度，时间 和温度等条件分别进行梯度考察，以期确定最佳的分散工艺。

三个样品的分散均匀性指数，从样品 1 到样品 3 逐次降低。

3.1.2 一致性评价

样品的绝对光强值与样品的成分，浓度，以及粒度相关，可以通过此参数作为同样配方和工 艺样品的不同批次间的一致性评价；也可以作为相同样品不同温度条件下的比较，如果在不同 温度条件下样品的光强差别较大，说明样品的温度敏感性较高。

绝对光强值，主要有两个作用，一个是可反映样品间的差别，和相同配方和工艺样品的一致性 考察。另一个作用是，相同样品在不同条件下，数据间的差别越大，说明样品的条件敏感性越 大。

同时也反映了样品间的一致性，这一点可以应用于生产过程中的过程控制，样品生产的每一个 过程都应该有一个特定的绝对值，对于一个确定了的配方和工艺而言。如果生产过程中，由于 成分的改变或者由于生产设备的工艺稳定性问题，都有可能导致样品出现随机的不一致问题， 而这一点可以通过此参数作为保证。

另外在不同的温度条件或者其它环境间变化，样品的一致性指数不应有过大的变化，如果有过 大的变化，就说明样品的环境条件敏感性较大，较易受到环境条件的影响。

样品间都存在一定的差异性。

3.1.3 样品颗粒稳定性评价

颗粒稳定性对样品的整体稳定性有很大影响，因为其是导致样品后期分层的一个重要因素之 一，而在前期又不易于被肉眼或者常规检测所发现。跟进多重光散射原理，如果样品有整体光 强的变化，说明样品存在颗粒团聚的问题，一般整体光强变化绝对值要小于 0.2 为宜，如果超 过，那么后期可能出现样品由于颗粒团聚而导致的分层问题的出现。

样品的颗粒团聚变化不明显。

3.1.4 分层稳定性评价

 分层变化是三个样品的主要不稳定性变化过程，其中样品 3 的分层最大，已经透光，样品 2 略 大于样品 1。

数据总览表

4 结论：

1，如果三个样品是配方相同，分散工艺不同，那么从数据可知，样品 1 相对要最好，接近样品 2，最差的是样品 3。

2，从分散均匀性角度，最好的样品是 1 略好于样品 2，远好于样品 3。

3，从团聚角度，样品基本没有团聚问题，团聚稳定性较好。

4，分层是样品的主要稳定性变化过程，分层变化样品是 1 略好于样品 2，远好于样品 3。

5，综合而言，从分散，团聚，分层等角度，样品 1 最好，其次样品 2，而且两者接近，样品 3 最差。
