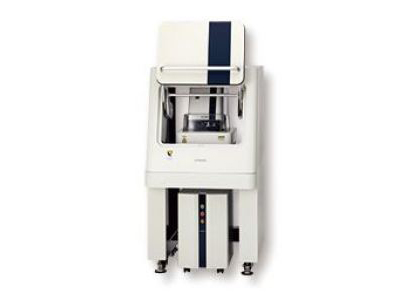

5500M 全自动型原子力显微镜

AFM5500M是操作性和测量精度大幅提高，配备4英寸自动马达台的全自动型原子力显微镜。设备在悬臂更换，激光对中，测试参数设置等环节上提供全自动操作平台。新开发的高精度扫描器和低噪音3轴感应器使测量精度大幅提高。并且，通过SEM-AFM共享坐标样品台可轻松实现同一视野的相互观察分析。

特点

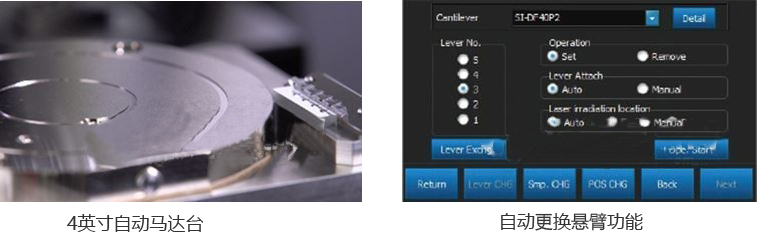

1. 自动化功能

高度集成自动化功能追求高效率检测，降低检测中的人为操作误差

2. 可靠性

排除机械原因造成的误差，大范围水平扫描

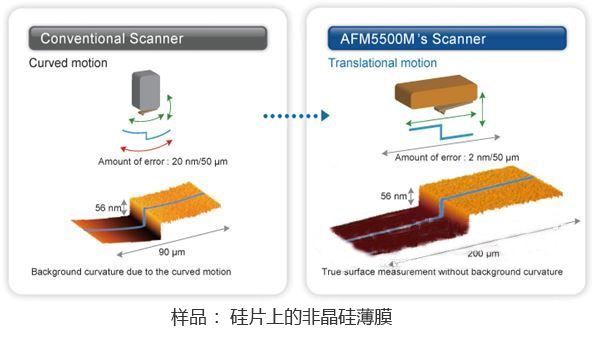

采用管型扫描器的原子力显微镜，针对扫描器圆弧运动所产生的曲面，通常通过软件校正方式获得平面数据。但是，用软件校正方式不能完全消除扫描器圆弧运动的影响，图片上经常发生扭曲效果。

AFM5500M搭载了最新研发的水平扫描器，可实现不受圆弧运动影响的准确测试。

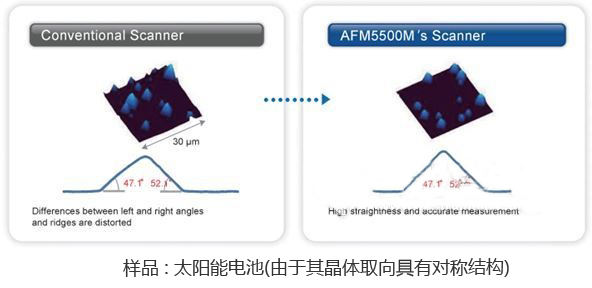

高精角度测量

普通的原子力显微镜所采用的扫描器，在竖直伸缩的时候，会发生弯曲(crosstalk)。这是图像在水平方向产生形貌误差的直接原因。

AFM5500M中搭载的全新扫描器，在竖直方向上不会发生弯曲(crosstalk) ，可以得到水平方向没有扭曲影响的正确图像。

3. 融合性

亲密融合其他检测分析方式

通过SEM-AFM的共享坐标样品台，可实现在同一视野快速的观察分析样品的表面形貌，结构，成分，物理特性等。

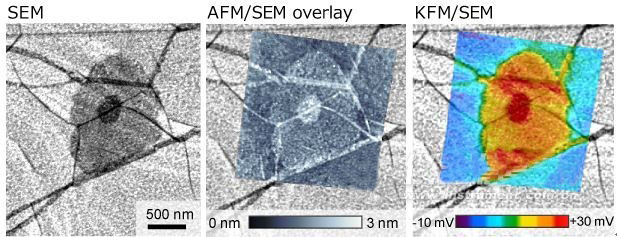

上图是AFM5500M拍摄的形貌像(AFM像)和电位像(KFM像)分别和SEM图像叠加的应用数据。

通过分析AFM图像可以判断，SEM对比度表征石墨烯层的厚薄。

石墨烯层数不同导致表面电位(功函数)的反差。

SEM图像对比度不同，可以通过SPM的高精度3D形貌测量和物理特性分析找到其原因。

与其他显微镜以及分析仪器联用正在不断开发中。

注：该仪器未取得中华人民共和国医疗器械注册证，不可用于临床诊断或治疗等相关用途
