MCR 702e 安东帕模块化紧凑型流变仪

发布时间:2022-07-04 09:27:01浏览次数:

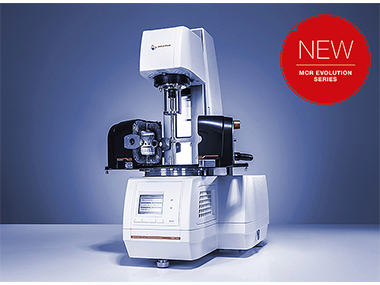

  模块化紧凑型流变仪:MCR 702e MultiDrive

  1.用于复杂流变学研究的高端流变仪

  2.一台流变仪,两个驱动单元,支持所有工作模式

  3.在扭摆、拉伸、弯曲或压缩模式下可以进行 DMA 测量

  4.200 多种配件,为研发提供无限可能

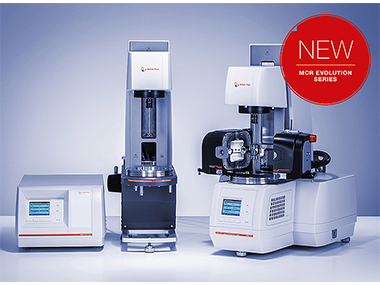

  5.模块化紧凑型流变仪:MCR 702e Space MultiDrive

  6.用于复杂流变学研究和动态机械分析的流变仪

  7.最大工作空间可轻松与其他光学或机械装置(例如,共聚焦显微镜)组合使用

  8.即使在惰性气体环境中,也可在手套箱中工作

  新款 MCR Evolution 系列的两种高端型号 MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 是目前最全功能的流变仪。除了所有标配流变测试模式外,它们还可以配备一个额外的下部驱动单元。这意味着您可以同时使用两个扭矩传感器和驱动单元进行流变测试 – 从而为您的研究提供多种可能性。对使用的测量模式、测量系统、附件、温控设备等没有任何限制,测量精度也不受限制。此外,MCR 702e Space MultiDrive 提供了最大的工作空间,因此可以轻松使用所有附件和其他仪器。简而言之,这是一种涵盖当前和未来所有可能的流变学应用的选择。

  一台流变仪支持所有流变工作模式

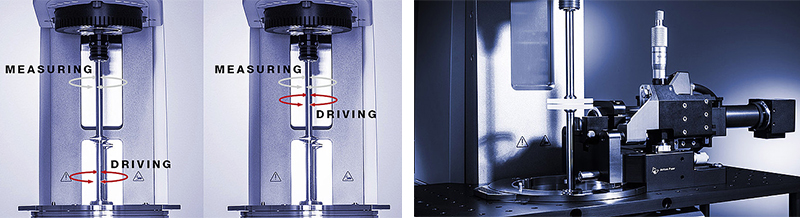

  两个空气轴承支持的旋转马达相结合,让您可以采用马达与传感器一体 (CMT) 模式或马达与传感器分离 (SMT) 模式进行流变测量。在 CMT 模式下使用单个空气轴承支持的 EC 马达,您可以充分利用马达的实时位置控制 (TruStrain™) 功能,并执行“经典”应力控制测试。在 SMT 模式下,一台马达仅用作扭矩传感器,而另一台马达仅用作驱动单元,即使在测量的瞬态阶段(例如应力松弛、起始剪切)和宽范围振幅和频率的振荡测量时,也能获得最纯粹的流变学结果。MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 以其全面的工作模式使MCR 系列流变仪的成功更进一步,并有助于使 MCR 流变仪成为流变科学研究中最常被引用的仪器。

  通过反向运动模式打破了材料表征的极限

  在反向运动模式下,流变仪将两套空气轴承 EC 马达均用作驱动装置和扭矩传感器。两个马达可以轻松设置为以相反方向旋转,这可以用来在测量样品中形成固定的停滞面,以便采用显微镜进行剪切条件下材料的先进结构分析。此模式也可以与通用拉伸夹具结合使用,以便在最小的测量扭矩下进行拉伸测量。就速度而言,反向运动模式更让测量工作“事半功倍” — 最高速度差高达 6000 rpm,这大大拓宽了高剪切应用的剪切速率范围。

  可增配扭摆、拉伸、弯曲或压缩等模式下的DMA测试附件

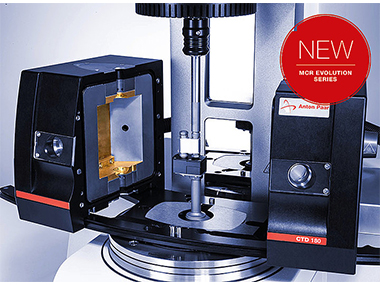

  您可以用一个下部线性驱动马达替代下部旋转马达,在弯曲和压缩模式下使用三点弯曲、悬臂或平行板等测量系统执行 DMA测量。此外,结合薄膜、纤维和矩形样品的测量夹具,线性驱动马达可用于进行拉伸模式 DMA 分析,而上部旋转驱动马达可用于进行扭摆模式 DMA 分析,这两种测试可在同一个测量程序中连续进行测量。此外,线性驱动马达还可以进行热机械分析、蠕变恢复或应力松弛测试。阅读有关 DMA 功能的更多信息。

  The best now better:这款设备适用于以前无法想象的应用

  新款 MCR 702e Space MultiDrive 旨在流变仪支撑板下方和仪器两侧提供一个独特的最大化工作空间。这样不仅可以轻松安装配件,还可以方便地与适合先进材料表征的其他外部仪器组合使用。例如,MCR 702e Space MultiDrive 允许您 将共聚焦显微镜和流变学策略相结合。此外,流变仪的独立电子箱使它可以安装在空间有限的地方或实验室手套箱中,即便在使用惰性气体(氮气、氩气)的情况下也可以正常工作,例如,用于对具有一定危险等级的样品进行高温测量。

  在重要的地方测量和控制温度

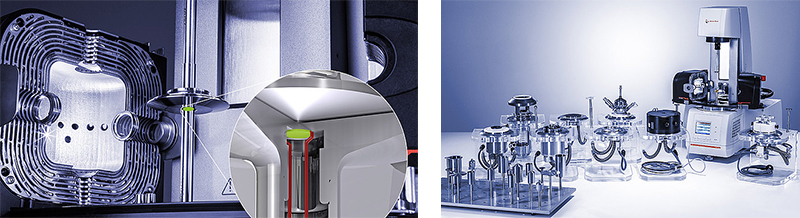

  结合安东帕的创新光电技术,采用高精度温度控制单元对最重要的影响因素-温度-进行控制。这项技术可以实现基于光发射和光伏效应的非接触数据传输。无论是在马达与传感器分离 (SMT) 模式还是在反向运动模式中,这都能够在不影响扭矩灵敏度的情况下测定温度。传感器直接放置在非常靠近样品的测量夹具中(仅 1 mm 距离),减少了样品温度和传感器测量温度之间的可能偏移量。即使在阶梯或温度扫描变化期间,也能准确测定样品温度。

  超过 200 种附件和智能功能,可满足您的所有应用

  MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 可以配备任何测量系统、温控设备和/或安东帕 MCR 系列现有的特殊功能附件,以便对您的样品进行标准和复杂的流变分析。获得专利的 Toolmaster™ 功能能够自动识别和配置所有连接的控温设备和测量夹具。此外,借助 QuickConnect 功能,单手即可连接测量夹具。这两种功能可以确保根据需求调整配置时具有最高灵活性,且仅需最小工作量。

技术规格
    MCR 702e MultiDrive
MCR 702e Space MultiDrive
技术参数 单位 配置 1 台 EC 马达 配置 2 台 EC 马达
轴承设计 - 精密多孔碳空气轴承
马达设计 - 电子整流 (EC) - 永磁同步马达
位移传感器设计 - 高分辨率光学编码器
法向力测量设计
(美国专利 6167752)
- 360° 电容式传感器,非接触式,完全集成在轴承中
轴承和法向力传感器的主动热管理 -
工作模式 - 马达和传感器一体 (CMT) 马达和传感器分离 (SMT),
反向运动 [1]
最小扭矩(旋转) nNm 1 1
最小扭矩(振荡) nNm 0.5 0.5
最大扭矩 mNm 230 230
最小偏转角 µrad 0.05 0.05
最大偏转角(设定值) µrad
最小角速度 [2] rad/s 0 0
最大角速度
最大 转速
rad/s
1/min
314
3000
628
6000
最小角频率 [3] rad/s 10 -7 10 -7
最大角频率 [4]
最大频率
rad/s
Hz
628
100
628
100
法向力范围 N -50 至 50 -50 至 50
带支撑板(WESP /Space)[5] -
尺寸(宽 x 高 x 深) mm 444 x 753 x 586
空间:
212 x 767 x 554
444 x 753 x 586
空间:
212 x 767 x 554
重量 kg 48
空间:
51
58
空间:
61
其他设备特性
带软件远程控制的设备显示器
(与测量传感器分离,用于防止机械和电磁干扰)
-
直接应变/应力控制器 -
TruRate™ / TruStrain™
(样品自适应控制器)
-
原始数据(LAOS、波形) -
法向力控制(设置和读取) -
垂直运动、粘附性、挤压流 -
自动间隙控制/设置 (AGC/AGS) -
用于测量夹具的电子刮样锁 -
全自动温度校准 -
TruGap™
(永久控制实际测量间隙)
(美国专利 6499336,2000)
- 选配 选配
T-Ready™ [6]
(样品温度平衡时间的检测)
(美国专利8904852,2011)
-
Toolmaster™
(测量夹具和附件,零间隙存储)
(美国专利 7275419,2004)
-
用于测量夹具的 QuickConnect 连接器
(单手操作,无螺纹)
-
刮样镜
(360° 无盲点观察)
-
三点支撑底座 (三个坚固支
脚,无需工具即可单手调平)
-
用于安装测量
单元的三点支撑 (防止摆动,更换测量单元后不会出现错位)
-
最大温度范围 °C -160 至 +1000 -160 至 +600 (950 [7])
最大压力 bar 高达1000 不适用
可增配扭摆和拉伸DMA模块 -
可增配线性驱动马达
(拉伸、弯曲和压缩状态下进行 DMA测量)
(美国专利 9574983,2015)
-
可增配摩擦学模块 -
可增配粉体流动和剪切模块 -

  [1] 美国专利 8453496

  [2] 在控制剪切应力 (CSS) 模式下;在控制剪切速率 (CSR) 模式下,具体取决于测量点持续时间和采样频率

  [3] 理论值(每周期持续时间 = 2 年)

  [4] 使用多波功能可以获得更高频率,如942 rad/s (150 Hz) 或更高,取决于测量系统和样品

  [5] MCR 702e Space MultiDrive:流变仪支撑板下方和仪器两侧独特的最大化工作空间

  [6] 取决于使用的温控设备

  [7] CTD 1000 中使用的定制系统
