高精度气体浓度分析仪G2508

发布时间:2020-01-21 10:22:25浏览次数:

N2O、CH4、CO2、NH3  和 H2O 气体浓度检测
•ppb级别的灵敏度、精度以及准确度
•同时测量空气中的五种气体:N2O、CH4、CO2、NH3  和 H2O
•灵敏度达十亿分之一,确保了在浓度上升 速率的测量上有极佳的表现
•快速响应时间和连续测量,提供的数据具 有极高的时间分辨率
•易于与腔室系统集成,是久经考验的平台
•自动校正数据,以消除水汽的影响可在野外或实验室部署
•长期漂移最小的温室气体连续测量仪器
•结构坚固,且对环境温度的变化不敏感


Picarro G2508 高精度气体浓度分析仪可容易地和土壤检测腔室集成,无须组装和同步不同的气体分析仪即可观察所有主要温室气体的行为。G2508 采用精密光腔衰荡光谱 (CRDS) 技术,以达十亿分之一(ppb) 的灵敏度测量气体浓度,其漂移可忽略不计。同时,独特的 Picarro 算法可以对N2O、CH4、CO2、NH3的浓度进行自动的水汽影响校正。

专利的光腔衰荡光谱技术(CRDS)可在紧凑的腔体内实现长达20公里的有效测量路径长度,从而实现卓越的精度和灵敏度。精心设计的小型光学腔室具有超高精度的温度和压力控制,让分析仪集合了顶尖的精度、准确度、低漂移和易用性,最大限度满足样品测量需要。

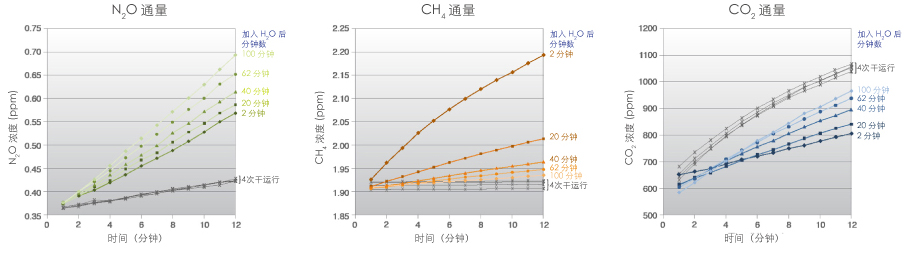

上图为实验室研究模拟降雨时的封闭系统腔室:显示 N2O、CH4 和 CO2 干、湿泥土测量的浓度时间序列。加水后,N2O 排放速率在 2 分钟内增加三倍,并持续上升,而 CH4 排放速率先上升后下降,CO2 排放速率则受到抑制,但缓慢恢复。若要了解更多详情以及与本研究相关的最新数据,请与我们联系。


分析仪的特异性:与其他光谱测量技术相比,Picarro 的 CRDS 技术利用极窄的光谱区域,可以大幅降低来自其他气体种类干扰的可能性。然而,在真实世界的样品中,干扰还是有可能发生。不仅Picarro 分析仪内置了干扰检测软件,以下气体对该分析仪的影响也经过了测试和表征:

G2508 微量干扰气体

N2O 敏感度

二氧化碳

无 - 可自动校正达 20000 ppm CO2

甲烷

无 - 可自动校正达 200   ppm CH4

氨气

无 - 自动校正良好,达到 2   ppm NH3

乙烷

0.2   ppb N2O / ppm C2H,测试最高值为 120 ppm

乙烯

0.5   ppb N2O / ppm C2H,测试最高值为 16 ppm

乙炔

不适用于乙炔实验

背景气体

设计用于环境空气中,不适用于组分变化剧烈的背景气体或高纯度的 N2、O2、H2、He等背景气体

ChemDetect™ 软件

独特的 Picarro 算法检测并标记由于光谱干扰而导致可能不准确的数据



Picarro G2508 性能指标 (类空气中)

规格

N2O

CH4

CO2

NH3

H2O

初始精度 (1σ)

< 25 ppb

< 10 ppb

< 600 ppb

< 5 ppb

< 500 ppm

精度,1 分钟 (1σ)

< 10 ppb

< 7 ppb

< 300 ppb

< 3 ppb

< 250 ppm

精度,5 分钟 (1σ)

< 5 ppb

+0.008% 读数

< 5 ppb

+0.02% 读数

< 200 ppb

+0.05% 读数

< 1 ppb

+0.05% 读数

< 100 ppm

确保精度范围

0.3 – 200 ppm

1.5 – 12 ppm

380 – 5000 ppm

0 – 300 ppb

0 – 3 %

测量范围

0 – 400 ppm

0.5 – 15 ppm

0.02 – 2 %

0 – 2 ppm

0 – 7 %

测量速率

< 8 秒

< 8 秒

< 8 秒

< 8 秒

< 8 秒

典型气体响应

~ 8 秒

~ 8 秒

~ 8 秒

见下方注解

见下方注解

报告干摩尔分数

不适用

 注解:H2O 和 NH的响应受到其在实验装置表面吸附的限制。虽然分析仪将精确测量光腔内 NH和 H2O 的浓度,但用这些测量值计算土壤中 NH3和H2O 的实际通量将因为系统内的吸附动态而变得复杂。



Picarro G2508 系统指标

环境温度

10 - 35 ℃

环境湿度

< 99% 相对湿度,非冷凝条件下

样品压强

300 至 1000 托(40 至 133 千帕)

样品流量

~ 230 sccm

样品湿度

< 99% 相对湿度,非冷凝条件下,水汽校正测试至 25 ℃露点

样品温度

-10 – 45 ℃

光腔温度控制

+/- 0.005 ℃

光腔压强控制

+/-0.0002 atm

闭路 / 再循环能力

与 Picarro 闭路系统泵 A0702 兼容

进气口配件

1/4 英寸 Swagelok®

外形尺寸

43.2 x 17.8 x 44.6 厘米,不含 0.5英寸支脚

重量

22.6千克

电源要求

100 – 240 伏交流电,47 – 63 赫兹(自动侦测)。< 260 瓦开机总功率,稳态时 110 瓦

安装形式

台式(标准)或 19” 机架式安装底盘(可选)

附件

包括:键盘、鼠标。选配件:液晶显示器。不含:真空泵。



选项

A0702:Picarro 闭路系统泵

S0528:O传感器,用于不同环境中的 测量和校正

S0517:扩展 CH操作范围,最高可达 800ppm
