气体浓度分析仪CO2 + CO + CH4 + H2O

发布时间:2020-01-20 11:12:39浏览次数:
•ppb级别的灵敏度、精度以及准确度
•可在野外或实验室部署
•长期漂移最小的温室气体连续测量仪器
•结构坚固,且对环境温度的变化不敏感
•CO, CO₂ 和 CH4的测量符合世界气象组织(WMO)的数据质量目标以及欧洲综合碳观测系统(ICOS)标准

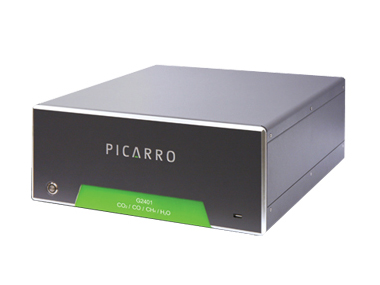

Picarro的G2401温室气体浓度分析仪使得以ppb的灵敏度同步测量CO2,CH4,CO三种气体成为可能,而且仪器在工作数月内的漂移可以忽略不计。G2401也拥有 Picarro校正水汽稀释效应的独特箅法,可以报告CO2,CH4,CO干燥气体的摩尔分数。

G2401遵从世界气象组织WMO及其他国际性网络(如欧洲综合碳观测系统,ICOS)设立的关于大气监测站的性能规格。

独一无二的四组分连续测量、高精度、野外可部署性以及长期稳定性,让G2401成为温室气体测量仪器的明智之选。

Picarro的光腔衰荡光谱学(CRDS)专利技术可在紧凑的光腔内实现长达20千米的有效测量长度,所以分析仪虽然尺寸小却能达到极佳的精度与灵敏度。

精心设计的小光腔整合了精确的温度与压力控制,让分析仪集合了一流的精度、准确度、低漂移和易用性。

艾伦偏差图



技术参数

Picarro 环境,冲击和振动测试

变温试验 (整台仪器)

从5o到40oC进行超过12小时的变温测试,每增加5oC,在温箱内静置40分钟。在整个测试范围内验证了性能规格。

长时间高温试验 (整台仪器)

一周的高环境温度测试,从30oC到40oC,每增加5oC,在温箱内静置40分钟。在整个测试范围内验证了性能规格。

存储试验  (整台仪器)

-10 oC & 50 oC 无操作静置 + 随后测试性能指标确认仪器运行正常

振动试验

2轴,25 Hz,1g 加速度,每个轴15分钟

冲击试验 (MIL-STD 810F)

以倾斜的姿态跌落在坚硬的表面(实验室工作台)上,从4高度,所有12个边缘(x,y,z轴),每个边缘2两次跌落测试

掉电试验

至少5次成功的交流循环启动


Picarro G2401确保性能指标(干空气)

          CO2

          CO

         CH4

       H2O

精度 (1σ, 5秒/ 5分钟/ 60分钟)

无需参考气体

<50 ppb/20 ppb/10 ppb

<15 ppb/1.5 ppb/1 ppb

<1 ppb/0.5 ppb/0.3 ppb

<30 ppm/5ppm/ 不适用

标准温压下最大漂移 (24h/mon)

(峰-峰值, 50分钟均值间隔)

无需参考气体

100 ppb/500 ppb

10 ppb/50 ppb

1 ppb/3 ppb

100 ppm ±5% 的 读数

使用参考气体时的最大不确定度

(2σ, 1小时平均)

WMO对GAW站的数据质量目标

< 50 ppb

< 2 ppb

< 1 ppb

不适用

测量可重复性 (10分钟, 1σ) [1]

ICOS 大气站指标

< 50 ppb

< 1 ppb

< 0.5 ppb

不适用

自主确定干气摩尔分数

包含

包含

包含

不适用

测量范围

0–1000 ppm

0–5 ppm

0–20 ppm

0–7% 水汽

确保精度范围

300–500 ppm

0–1 ppm

1–3 ppm

0–3% 水汽

测量间隔

< 5 秒

< 5 秒

< 5 秒

< 5 秒

上升/下降时间

(10–90% / 90–10%)

< 5 秒

< 5 秒

< 5 秒

< 5 秒



[1] 交替测量30分钟的干燥天然空气气瓶与280分钟的周边空气,基于多次30分钟气瓶测量的最后十分钟数据的均值统计而得。


Picarro G2401系统指标

测量技术

光腔衰荡光谱学(CRDS)

测量池温度控制

±0.005摄氏度

测量池压力控制

±0.0002大气压

环境温度

+10 to +35 °C(工作时),-10 to +50 °C(储存条件)

环境湿度

<99% 相对湿度,非冷凝条件

样品压强

300 to 1000 Torr 40 to   133 kPa

样品湿度

<99% 相对湿度,在40°C 非冷凝条件下,无须干燥

样品温度

-10 to +45 °C

样品流量

< 0.4slm @ 760 Torr,无须过滤

尺寸

仪器主机: 43.2 x 17.9 x 44.5 cm

外置泵: 19 x 10.2 x 28 cm

重量

27.4 千克,包括外置泵

功耗

100   - 240伏交流电,47 - 63 Hz(自动探测)

主机:<260W @ 开机  110W @ 稳定运行

外置泵:80W

连接方式

¼英寸 Swagelok ®

安装形式

工作台(标椎)或19英寸机架安装底盘(可选)

电力需求

100-240V交流电,47-63HZ(自动探测),<260W开机总功率;~110W(分析仪)+80W(真空泵),在稳定运行时。



已含附件: 外置真空泵, 管路 & 接口, 键盘, 鼠标, LCD 显示器, 内置 160 GB 硬盘

安装:  标准桌面 或 19机架

数据输出: RS-232, Ethernet, USB, 0-10 V模拟信号 (可选)

可扩展附件: 与 Picarros 16-路端口复用器连接,简单实现多点测量要求
