冷阱
冷阱真空泵连接使用，从潮湿的空气或者容积中来捕集易凝结的蒸汽。真空冷阱可应用于多种操作中。真空冷阱最主要的应用是从旋转蒸发仪、真空泵或者高真空体系如油泵、分子泵等体系中捕集易凝结蒸汽。常用的冷却剂是液氮和干冰。
>> 所有 Chemvak 冷阱的玻璃都采用 DIN/ISO 标准的 3.3 硼硅玻璃，很好的抗化学腐蚀性能以及耐热性。拆卸更换方便。
>> 适用温度范围 : -200℃ ~ +200℃
>> 化学性能：耐酸性能：执行 DIN-ISO 1776 标准；耐碱性能：执行 ISO 695- A2 标准
>> 物理性能：线性膨胀：3.3×10-61/K (20 ～ 300℃ )；密度：2.23g/cm3 ；比热容 : 910 J/kg K；相转变温度： 525℃
>> 接口规格 OK = S29 球形接口，带 O 型圈密封
K = S29 球形接口
GL= 玻璃螺纹接口，带 GL18 接头特殊直径、特殊接口，例如小的 KF 法兰接口，DN 法兰
玻璃法兰接头安装附件
|
法兰类型 |
K F 10/ 16 |
K F 20/ 25 |
K F 32/ 40 |
|
玻璃法兰接头订货号 |
17310 |
17311 |
17312 |
|
Per t i nax 连接夹订货号 |
17315 |
17316 |
17317 |
|
定位环，O 形圈订货号 |
17320 |
17321 |
17322 |
Olive 接头 (PTFE 材质 )
|
Olive 接头，带旋紧帽 |
Olive 接头直径 (mm) |
订货号 |
|
GL14 |
8 |
17330 |
|
GL18 |
10 |
17331 |
|
GL25 |
13 |
17332 |
球形磨口接头安装固定夹
|
适用接头型号 |
固定夹订货号 |
|
S18 |
17340 |
|
S29 |
17341 |
|
S40 |
17342 |
锥形磨口接头固定夹 , 高强度镍铬合金
|
适用接头型号 |
固定夹订货号 |
|
S18 |
17340 |
|
S29 |
17341 |
|
S40 |
17342 |

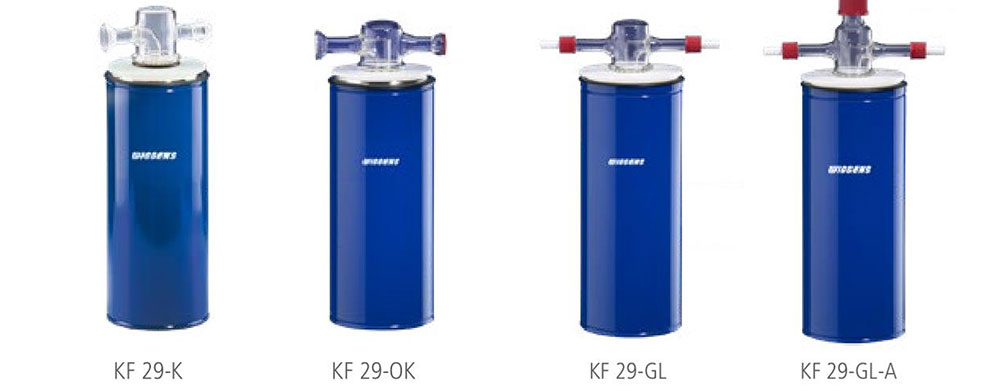

带倒液口的冷阱套装
* ChemVak 所提供的冷阱套装，包括各种不同接头的冷阱，塑料保温定位环，杜瓦瓶，在冷阱的颈部有安装凸缘，可以保证冷阱是悬挂在杜瓦瓶中，该套装不需要其他的支架及配件，可以直接连接真空系统使用。
* 增加了顶部GL32 玻璃螺纹倒液口，标配防腐蚀螺纹盖，用于将冷却的液体轻松倒出，同时方便清洗。
*带倒液口的冷阱套装( 加长型) 同标准冷阱套装，增加了顶部GL32 玻璃螺纹倒液口，标配防腐蚀螺纹盖，用于将冷却下来的液体轻松倒出，同时方便清洗；同时加长了冷阱的长度，具有更好的冷却效果，及更大的冷却容量，同时选择配套了更大的塑料保温固定环及更大的杜瓦瓶。
技术参数
|
冷阱套装型号 |
标准型冷阱容积 |
订货号 |
加长型冷阱容积 |
订货号 |
|
KF 29-K-A |
150 ml |
17370 |
250 ml |
17380 |
|
KF 29-OK-A |
150 ml |
17371 |
250 ml |
17381 |
|
KF 29-GL-A |
150 ml |
17372 |
250 ml |
17382 |
组件说明
|
S 29-A 冷阱 |
150 ml |
17375 |
250 ml |
17385 |
|
S 29 O-A 冷阱 |
150 ml |
17376 |
250 ml |
17386 |
|
S 29 GL-A 冷阱 |
150 ml |
17377 |
250 ml |
17387 |
|
塑料保温定位环 |
1733 |
1733-L |
|
12 C 杜瓦瓶 |
冷却剂容积：1000ml |
10214 |
-- |
-- |
|
18 C 杜瓦瓶 |
-- |
-- |
冷却剂容积：2000ml |
10220 |
分体式冷阱套装，有标准型和加长型两个系列
该系列冷阱套装在顶部有NS45/50 标准锥形磨口接头，可以方便地将冷阱分体进行清洗，该套装还特别适用于安装在整体真空系统中，不需要打开进出口的连接，只需要将下部承接冷凝液体的部分拆除清洗。套装已经标配了标准磨口固定连接夹具。
技术参数
|
分体式冷阱套装 |
长度 T |
冷阱容积 |
订货号 |
|
KF 29-K-Z |
200 |
150 ml |
17400 |
|
KF 29-OK-Z |
200 |
150 ml |
17401 |
|
KF 29-GL-Z |
200 |
150 ml |
17402 |
|
组件说明 |
|
S 29-Z 冷阱 |
200 |
150 ml |
17405 |
|
S 29 O-Z 冷阱 |
200 |
150 ml |
17406 |
|
S 29 GL-Z 冷阱 |
200 |
150 ml |
17407 |
|
塑料保温定位环 |
1733 |
|
WIGGENS 12 C 杜瓦瓶 |
冷却剂容积：1000ml |
10214 |
|
分体式冷阱套装，加长型 |
长度 T |
冷阱容积 |
订货号 |
|
KFL 29-K-Z |
260 |
250 ml |
17410 |
|
KFL 29-OK-Z |
260 |
250 ml |
17411 |
|
KFL 29-GL-Z |
260 |
250 ml |
17412 |
|

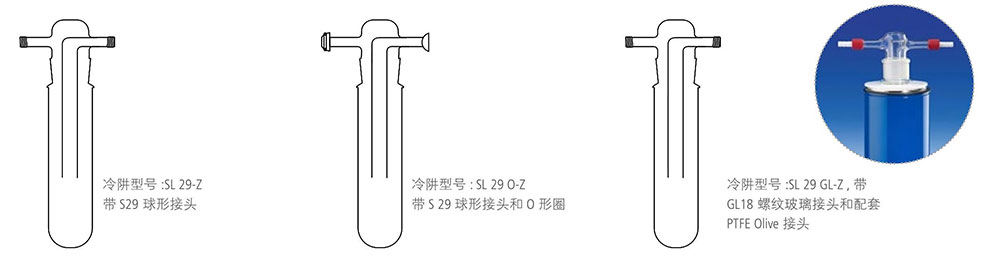

组件说明 |
|
SL 29-Z 冷阱 |
260 |
250 ml |
17415 |
|
SL 29 O-Z 冷阱 |
260 |
250 ml |
17416 |
|
SL29 GL-Z 冷阱 |
260 |
250 ml |
17417 |
|
塑料保温定位环 |
1733-L |
|
WIGGENS 18 C 杜瓦瓶 |
冷却剂容积：2000ml |
GKF 系列冷阱（带底部放液口）
* 应用于气体的净化和冷凝，例如用在真空系统中。
* 3.3 硼硅玻璃制造，抗化学腐蚀性和耐热性能高
* 一体式冷阱杜瓦瓶，铝制防护外壳
* 两个冷凝壁，冷却液可用液氮
* 带可视观察窗，可以观察冷凝过程
* 冷却出口带 O 型圈密封
* 冷却剂容量：大约 1100mL
* 冷却腔容量：大约 250mL
* 接口：连接泵，可以用NS 29 圆锥形接口；连接其余设备，可以用NS 29 插式接口
技术参数
|
订货号 |
型号 |
接口 |
|
1702 |
GFK |
NS 29/32 |
|
1702-GL25 |
GFK-GL25 |
玻璃螺纹接口，带Da 13mm 的olives 接头 |
|
1702-KF25 |
GFK-KF25 |
KF-NW25 玻璃法兰接口，带快开夹和NBR O型圈 |
|
1702-S29 |
GFK-S29 |
S29 球形接口 |

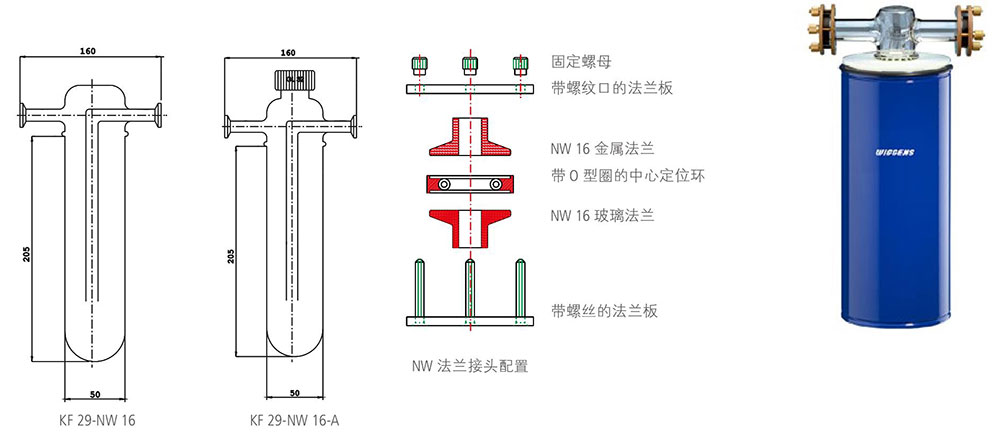

带KF 法兰口的冷阱套装
可直接安装在真空泵的金属法兰上，有NW 16 和NW 25 两种法兰接口。
带KF 法兰口的冷阱套装（加长型）加长了冷阱的长度，具有更好的冷却效果，及更大的冷却容量
|
订货号 |
型号 |
接口 |
|
1702 |
GFK |
NS 29/32 |
|
1702-GL25 |
GFK-GL25 |
玻璃螺纹接口， 带Da 13mm 的olives 接头 |
|
1702-KF25 |
GFK-KF25 |
KF-NW25 玻璃法兰接口，带快开夹和NBR O型圈 |
|
1702-S29 |
GFK-S29 |
S29 球形接口 |
|
冷阱套装型号 |
冷阱接头 |
冷阱容积mL |
订货号 |
冷阱容积mL |
订货号 |
|
KF 29-NW-16 |
KF NW 16 |
150 |
1731-NW16 |
250 |
17360-NW16 |
|
KF 29-NW-25 |
KF NW 25 |
150 |
1731-NW25 |
250 |
17360-NW25 |
|
KF 29-NW-16-A |
KF NW 16 |
150 |
17370-NW16 |
250 |
17380-NW16 |
|
KF 29-NW-25-A |
KF NW 25 |
150 |
17370-NW25 |
250 |
17380-NW25 |
|
组件说明 |
|
S29-NW16 冷阱 |
150 |
1732-NW16 |
250 |
17365-NW16 |
|
S29-NW25 冷阱 |
150 |
1732-NW25 |
250 |
17365-NW25 |
|
S29-NW16-A 冷阱 |
150 |
17375-NW16 |
250 |
17385-NW16 |
|
S29-NW25-A 冷阱 |
150 |
17375-NW25 |
250 |
17385-NW25 |
|
12C 杜瓦瓶 |
冷却剂容积：1000ml |
10214 |
|
18C 杜瓦瓶 |
冷却剂容积：2000ml |
10220
|
KF 54 V 系列法兰口的不锈钢冷阱套装
* 分体式冷阱，外接设备是 NW 16 法兰口，分体式连接采用 NW 50法兰口。
* 最大操作压力高达 3bar。真空度可达 10mbar
* 两种配置：
套装1，不锈钢冷阱、塑料垫圈、杜瓦瓶
套装2，不锈钢冷阱、塑料垫圈、CO2 钢丝套筒、杜瓦瓶
技术参数
|
冷阱套装型号 |
冷阱容积mL |
冷却剂容积L |
杜瓦瓶型号 |
冷阱接头 |
订货号 |
|
KF 54 V-K16-Z-18C |
200 |
1.6 |
18C |
KF NW 16 |
17110 |
|
KF 54 V-K16-Z-DSS2000 |
200 |
1.2 |
DSS 2000 |
KF NW 16 |
17111 |
|
带CO2 钢丝套筒的完整冷阱套装 |
|
KF 54 V-K16-Z-18C-CO2 |
200 |
1.6 |
18C |
KF NW 16 |
17130 |
|
KF 54 V-K16-Z-DSS2000-CO2 |
200 |
1.2 |
DSS 2000 |
KF NW 16 |
17131 |
用来盛放干冰的钢丝套筒
如果使用干冰作为制冷剂，在杜瓦瓶中将会很难更换冷阱。原因是因为干冰会填充在杜瓦瓶任何存在的
角落，几乎没办法更换冷阱。所以我们设计了一个钢丝套筒，可以在使用干冰的时候轻松的更换冷阱。
订货举例：
如冷阱型号为 KF29-GL，订货号为 1740
CO2 铁丝网，订货号为 17570
订货方式为：1740+17570
适用于杜瓦瓶的 CO2 铁丝网 订货号
12C 17570
18C 17571
WIGGENS CTB-10 超低温冷阱冷却系统
* 用于真空干燥、真空蒸馏时保护真空泵，用于低温水浴或快速阻止酶反映，及特别需要低温的实验，能达到-70℃，具备大容量 Trap功能。
* 数显槽内温度
* 冷媒和LBP方式冷冻系统更快达到低温
* 采用二元冷冻系统能达到-70℃(CTB-20型)
* 使用玻璃阱，可起到大容量捕捉功能
* 防止槽内结冰功能
* 带过电流保护装置
* 产品精度高、低噪音、小巧
*为了提高冷冻机散热效率，前端设有可拆卸式冷凝器盖板便于清洁
产品参数
|
型号 |
CTB-10 |
|
温度 |
Down to -40℃ |
|
槽内容量（L） |
4.8 |
|
槽内尺寸（?xH，mm） |
Dia，210x204 |
|
外形尺寸mm |
360x465x555 |
|
净重(kg) |
46 |
|
电压 |
230VAC/50Hz，3.0A |
|
订货号 |
62012K |
