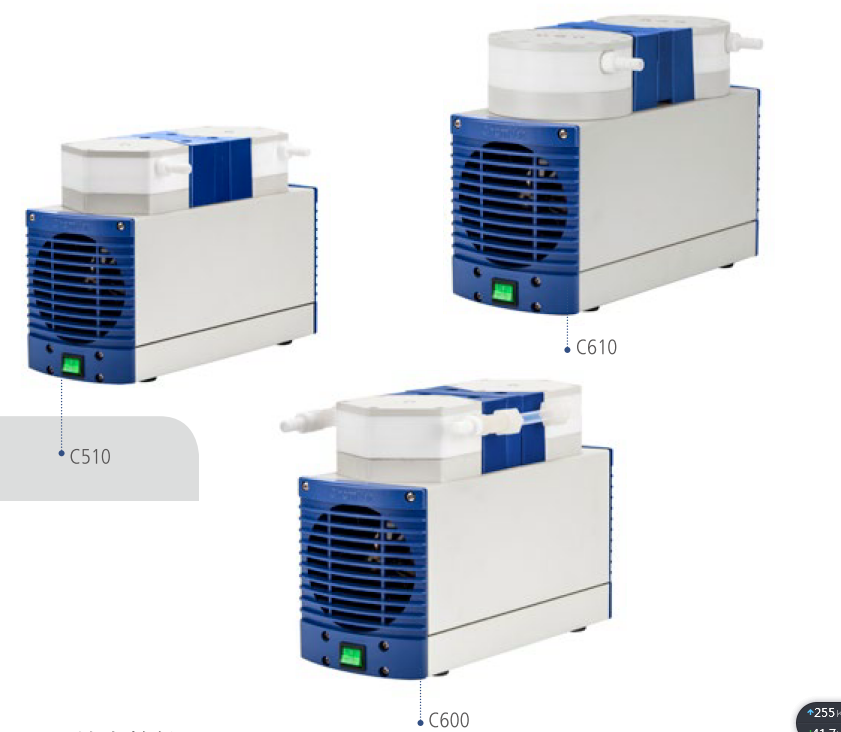

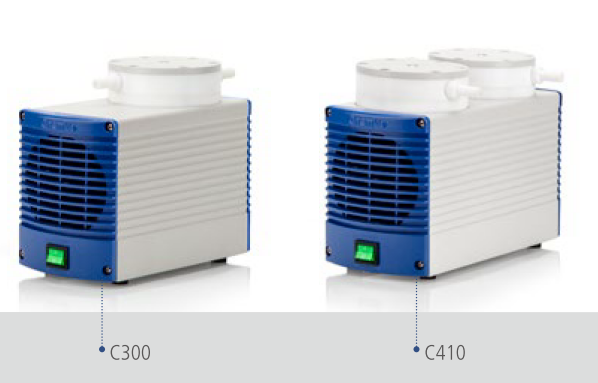

防腐蚀隔膜真空泵 (C 系列 )

发布时间：2020-01-17 10:06:46浏览次数：次

长时间运行

PTFE 或 PTFE 涂层的泵头和膜片和稳定的核心部件，确保长时间运行

实用性

> 光滑表面，易于清洁

> 密封系统减少漏气以改善极限真空度

防腐蚀

隔膜泵能够在酸碱环境中，也能提供稳定的性能。其无可比拟的性能源于其

稳定部件 - 泵头和膜片

金属核心为真空过程中的抗振荡和厚壁提供保障

机械精加工确保 WIGGENS 产品的高质量

技术特性

> 无污染的介质传输

> 具有耐高温蒸汽与冷凝的能力

> 带有过热保护和电源保险功能

> 抗化学腐蚀

> 适用于重度侵蚀腐蚀性气体和蒸汽介质

> 具有良好的环保性能

> 强气密性

方便、快捷、使用简单

低振荡、低噪音

体积小巧，占地小

免维护驱动，延长膜片寿命

应用

> 完全替代水循环泵

> 真空抽滤 , 旋转蒸发仪 , 常规干燥 ,

凝胶干燥等

C 系列隔膜泵提供紧凑、高性能和易操作的解决办法，适用单向过滤。隔膜保证无油隔膜泵长期使用。节省空间的革命性技术，保证操作便利。PTFE 涂层膜片和阀门提供优异的化学抗腐蚀性。选配的手动真空调节器可调节真空泵的流量和极限真空度。

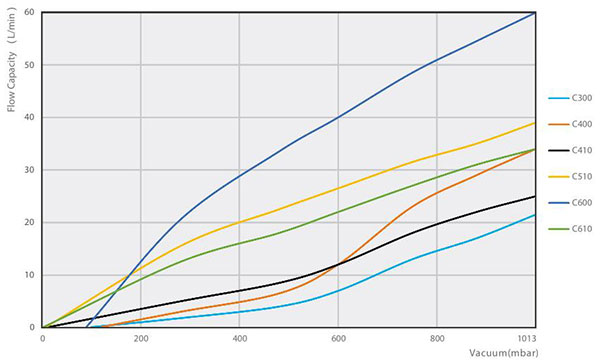

防腐蚀隔膜真空泵流量曲线图

技术参数

型号	C300	C400	C410	C510	C600	C610
电压	220V / 50Hz	220V / 50Hz	220V / 50Hz	220V / 50Hz	220V / 50Hz	220V / 50Hz
额定功率（W）	60	95	95	245	270	245
额定电流（A）	0.5	0.5	0.5	1.1	1.1	1.1
极限真空度 (mbar)	100	120	13	8	90	2-4
抽气速度 (L/min)	22	34	25	34	60	37
马达转速 (RPM)	1450	1450	1450	1450	1450	1450
类型	单级泵	单级泵	双级泵	双级泵	单级泵	双级泵
接口规格 (mm)	10	10	10	10	10	10
尺寸 WxDxH(mm)	233110210	294156195	294156195	380156226	380156226	380156226
重量 (kg)	6	8.5	8.5	13.2	13.2	13.8
防护等级	IP40	IP40	IP40	IP40	IP40	IP40
噪音 (dB)	50	50	50	60	60	60
订货号	169300-22	169400-22	169410-22	169510-22	169600-22	169610-22

防腐蚀隔膜真空泵可选附件

产品名称	描述	订货号	产品图片
防腐蚀接头	接口直径10mm 适用于 C300,C400,410,510,600,610	C410015
防腐蚀接头 ( 法兰接头 )	接口直径10mm 适用于 C300,C400,410,510,600,610	C410055
消音器	适用于所有防腐蚀隔膜泵	C900E030

* 更多不同尺寸类型的接头可以定制

产品名称	描述	订货号	产品图片
膜片及阀片套装	膜片及阀片套装，适用于 C300/400/410，其中含 1 个膜片，两个阀片	410001
	膜片及阀片套装，适用于 C510/600/610，其中含 1 个膜片，两个阀片	510001
	膜片，适用于 C300，400，410，1 个每包	C900E030
	膜片，适用于 C510，600，610，1 个每包	C510011
	阀片，适用于 C300，1 个每包	C410006
	阀片，适用于 C400，410，510，600，610，1 个每包	C510013
	阀片，适用于 C900，920，960，980 个每包	C920014

产品名称	订货号	外径 mm	内径 mm	壁厚 mm	长度 m	产品图片
管路	PTFE 管
	016.1706.01	6	4	1	1
	016.1708.01	8	6	1	1
	016.1712.01	12	10	1	1
	016.1714.01	14	12	1	1
氟橡胶管	168000-01	12	6	3	1
	168001-01	14	8	3	1
	168002-01	16	10	3	1

产品名称	描述	订货号	产品图片

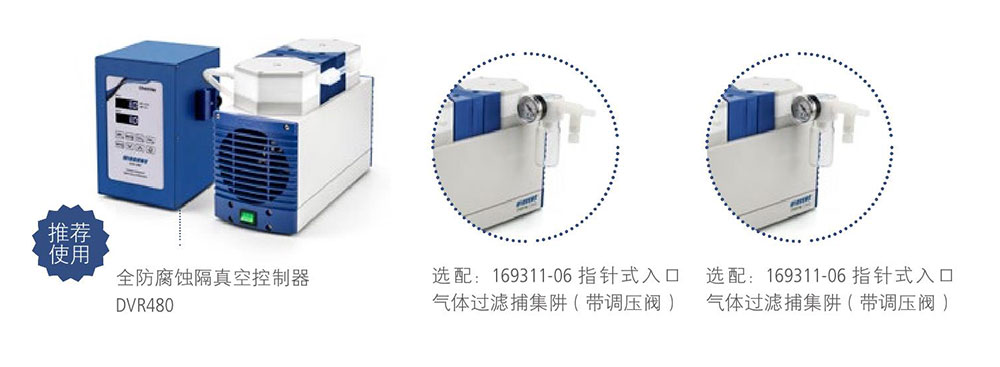

防腐蚀真空调压过滤器	防腐蚀真空调压过滤器套装一（含真空表和调压阀）	169311-06
	防腐蚀真空调压过滤器套装二（含数显真空表和调压阀）	169312-06
	调压阀	169313-06

部件	材质	部件	材质
调压阀	PVDF	滤杯	硼硅玻璃
过滤芯	PTFE	适配器	PTFE
滤芯支架	ABS	真空表	不锈钢

DVM 数字式真空表

> 高亮 TFT 显示屏，可以在很远的地方清晰看见系统真空值。

> 紧凑设计，法兰接口，密封性更好，可直接与泵体连接。

> DVM150C 数字真空计传感器采用 PTFE 材质，陶瓷传感器，可以有效耐受有

机溶剂，酸碱腐蚀。压力量程范围：0-760torr；测量精度：0.25 级；显示

分辨率：0.1mbar。

> DVM150Pro数字真空计传感器采用了皮拉尼传感器，用于中低真空的测量，

压力量程范围：0.001-9.999mbar（注意量程选择）；显示分辨率：0.001mbar。

型号	DVM150C	DVM150Pro	产品图片
电压	100-240V，50/60Hz	100-240V，50/60Hz
显示	高亮 TFT 数字显示	高亮 TFT 数字显示
控制方式	按键操作	按键操作
真空压力分辨率	0.1mbar	0.1mbar
真空压力测试范围	0.1~1000mbar	0.001~10mbar
传感器类型	陶瓷传感器	皮拉尼传感器
耐腐蚀性能	接触气体材料均为 PTFE 或高性能陶瓷，可耐受各种酸、碱、有机溶剂气体	接触气体材料为不锈钢 06Cr19Ni10，可耐受部分酸、碱等其他气体
外形尺寸（mm）	1006555	1006555
订货号	15060-01	15060-0

DVM150C 真空表根据真空泵可选配件接头

DVM150Pro 真空表根据真空泵可选配件接头

DVM150BJFL002：不锈钢法兰 KF16 转螺纹 : 适用于 R-4SN,R-8SN

DVM150BJFL001：不锈钢法兰KF16转KF25: 适用于R-16SN,R-8D,R-17D,R-24D,R-36D

通用阀门

可应用于温度和压力要求较低的条件：

最高压力：1 bar 真空：7bar

注意： 由于 PTFE 材料的特殊膨胀特性，温度快速变化（超过 25℃ /min）可

能注意：会引起旋塞泄露。旋塞阀可在 135℃灭菌。

产品名称	订货号	宝塔口外径 mm	内径 mm	产品展示
直通型阀门	016.702.5.2	4.5	2
	016.702.2	6.0	2
	016.703.7.2	6.8	3
	016.703.2	8.0	3
	016.704.9.2	9.0	4
	016.704.2	10.0	4
	016.705.2	11.0	5
螺纹连接直通阀	016.1202.6.2	6	2
	016.1203.2	8	3
	016.1204.2	8	4
T 型三角阀	016.802.5.2	4.5	2
	016.802.2	6.0	2
	016.803.7.2	6.8	3
	016.803.2	8.0	3
	016.804.9.2	9.0	4
	016.804.2	10.0	4
	016.805.2	11.0	5
螺纹连接 T 型三角	016.1302.6.2	6	2
	016.1303.2	8	3
	016.1304.2	8	4

转接头

产品名称	订货号	宝塔口外径 mm	内径 mm	产品展示
直型接头	016.902.5.2	4.5	2
	016.902.2	6.0	2
	016.903.7.2	6.8	3
	016.903.2	8.0	3
	016.904.9.2	9.0	4
	016.904.2	10.0	4
	016.905.2	11.0	5
直角接头	016.1002.5.2	4.5	2
	016.1002.2	6.0	2
	016.1003.7.2	6.8	3
	016.1003.2	8.0	3
	016.1004.9.2	9.0	4
	016.1004.2	10.0	4
	016.1005.2	11.0	5
T 型接头	016.1102.5.2	4.5	2
	016.1102.2	6.0	2
	016.1103.7.2	6.8	3
	016.1103.2	8.0	3
	016.1104.9.2	9.0	4
	016.1104.2	10.0	4
	016.1105.2	11.0	5
四通接头	016.1112.5.2	4.5	2
	016.1112.2	6.0	2
	016.1113.7.2	6.8	3
	016.1113.2	8.0	3
	016.1114.9.2	9.0	4
	016.1114.2	10.0	4
	016.1115.2	11.0	5
